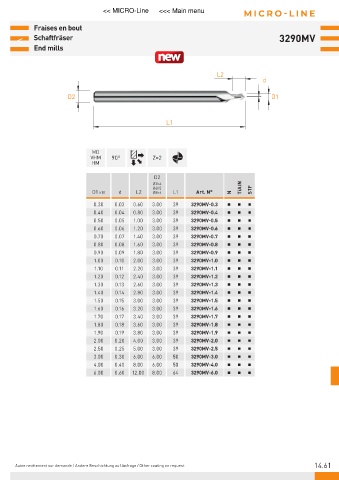

Fraises en bout
< Schaftfräser 3290MV
End mills

L2
d

D2 D1

L1

MD
VHM 90° Z=2
HM
D2
Ø3h4
Ø6h5 TiAlN STF
D1 h10 d L2 Ø8h6 L1 Art. N° N
0.30 0.03 0.60 3.00 39 3290MV-0.3
0.40 0.04 0.80 3.00 39 3290MV-0.4
0.50 0.05 1.00 3.00 39 3290MV-0.5
0.60 0.06 1.20 3.00 39 3290MV-0.6
0.70 0.07 1.40 3.00 39 3290MV-0.7
0.80 0.08 1.60 3.00 39 3290MV-0.8
0.90 0.09 1.80 3.00 39 3290MV-0.9
1.00 0.10 2.00 3.00 39 3290MV-1.0
1.10 0.11 2.20 3.00 39 3290MV-1.1
1.20 0.12 2.40 3.00 39 3290MV-1.2
1.30 0.13 2.60 3.00 39 3290MV-1.3
1.40 0.14 2.80 3.00 39 3290MV-1.4
1.50 0.15 3.00 3.00 39 3290MV-1.5
1.60 0.16 3.20 3.00 39 3290MV-1.6
1.70 0.17 3.40 3.00 39 3290MV-1.7
1.80 0.18 3.60 3.00 39 3290MV-1.8
1.90 0.19 3.80 3.00 39 3290MV-1.9
2.00 0.20 4.00 3.00 39 3290MV-2.0
2.50 0.25 5.00 3.00 39 3290MV-2.5
3.00 0.30 6.00 6.00 50 3290MV-3.0
4.00 0.40 8.00 6.00 50 3290MV-4.0
6.00 0.60 12.00 8.00 64 3290MV-6.0

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 14.61
