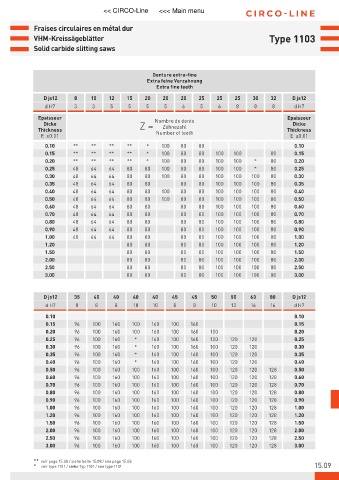

Page 721 - 21-036 APPLITEC catalogue.indb

<< CIRCO-Line <<< Main menu CIRC O-LINE

Fraises circulaires en métal dur
VHM-Kreissägeblätter Type 1103
Solid carbide slitting saws

Denture extra-fine
Extra feine Verzahnung
Extra fine teeth
D js12 8 10 12 15 20 20 20 25 25 25 30 32 D js12
d H7 3 3 5 5 5 5 6 5 6 8 8 8 d H7
Epaisseur Nombre de dents Epaisseur
Dicke Z = Dicke
Zähnezahl
Thickness Number of teeth Thickness
E ±0.01 E ±0.01
0.10 ** ** ** ** * 100 80 80 0.10
0.15 ** ** ** ** * 100 80 80 100 100 80 0.15
0.20 ** ** ** ** * 100 80 80 100 100 * 80 0.20
0.25 48 64 64 80 80 100 80 80 100 100 * 80 0.25
0.30 48 64 64 80 80 100 80 80 100 100 100 80 0.30
0.35 48 64 64 80 80 80 80 100 100 100 80 0.35
0.40 48 64 64 80 80 100 80 80 100 100 100 80 0.40
0.50 48 64 64 80 80 100 80 80 100 100 100 80 0.50
0.60 48 64 64 80 80 80 80 100 100 100 80 0.60
0.70 48 64 64 80 80 80 80 100 100 100 80 0.70
0.80 48 64 64 80 80 80 80 100 100 100 80 0.80
0.90 48 64 64 80 80 80 80 100 100 100 80 0.90
1.00 48 64 64 80 80 80 80 100 100 100 80 1.00
1.20 80 80 80 80 100 100 100 80 1.20
1.50 80 80 80 80 100 100 100 80 1.50
2.00 80 80 80 80 100 100 100 80 2.00
2.50 80 80 80 80 100 100 100 80 2.50
3.00 80 80 80 80 100 100 100 80 3.00

D js12 35 40 40 40 40 45 45 50 50 63 80 D js12
d H7 8 8 8 10 10 8 8 10 13 16 16 d H7
0.10 0.10
0.15 96 100 160 100 160 100 160 0.15
0.20 96 100 160 100 160 100 160 100 0.20
0.25 96 100 160 * 160 100 160 100 120 120 0.25
0.30 96 100 160 * 160 100 160 100 120 120 0.30
0.35 96 100 160 * 160 100 160 100 120 120 0.35
0.40 96 100 160 * 160 100 160 100 120 120 0.40
0.50 96 100 160 100 160 100 160 100 120 120 128 0.50
0.60 96 100 160 100 160 100 160 100 120 120 128 0.60
0.70 96 100 160 100 160 100 160 100 120 120 128 0.70
0.80 96 100 160 100 160 100 160 100 120 120 128 0.80
0.90 96 100 160 100 160 100 160 100 120 120 128 0.90
1.00 96 100 160 100 160 100 160 100 120 120 128 1.00
1.20 96 100 160 100 160 100 160 100 120 120 128 1.20
1.50 96 100 160 100 160 100 160 100 120 120 128 1.50
2.00 96 100 160 100 160 100 160 100 120 120 128 2.00
2.50 96 100 160 100 160 100 160 100 120 120 128 2.50
3.00 96 100 160 100 160 100 160 100 120 120 128 3.00

** voir page 15.08 / siehe Seite 15.08 / see page 15.08
15.09
* voir type 1101 / siehe Typ 1101 / see type 1101
