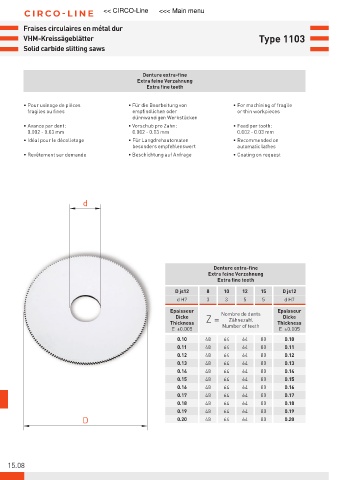

Page 720 - 21-036 APPLITEC catalogue.indb

CIRC O-LINE << CIRCO-Line <<< Main menu

Fraises circulaires en métal dur
VHM-Kreissägeblätter Type 1103
Solid carbide slitting saws

Denture extra-fine
Extra feine Verzahnung
Extra fine teeth

• Pour usinage de pièces • Für die Bearbeitung von • For machining of fragile
fragiles ou fines empfindlichen oder or thin workpieces
dünnwandigen Werkstücken
• Avance par dent : • Vorschub pro Zahn : • Feed per tooth :
0.002 - 0.03 mm 0.002 - 0.03 mm 0.002 - 0.03 mm
• Idéal pour le décolletage • Für Langdrehautomaten • Recommended on
besonders empfehlenswert automatic lathes
• Revêtement sur demande • Beschichtung auf Anfrage • Coating on request

d

Denture extra-fine
Extra feine Verzahnung
Extra fine teeth
D js12 8 10 12 15 D js12
d H7 3 3 5 5 d H7
Epaisseur Nombre de dents Epaisseur
Dicke Z = Dicke
Zähnezahl
Thickness Number of teeth Thickness
E ±0.005 E ±0.005
0.10 48 64 64 80 0.10
0.11 48 64 64 80 0.11
0.12 48 64 64 80 0.12
0.13 48 64 64 80 0.13
0.14 48 64 64 80 0.14
0.15 48 64 64 80 0.15
0.16 48 64 64 80 0.16
0.17 48 64 64 80 0.17
0.18 48 64 64 80 0.18
0.19 48 64 64 80 0.19
D 0.20 48 64 64 80 0.20

15.08
