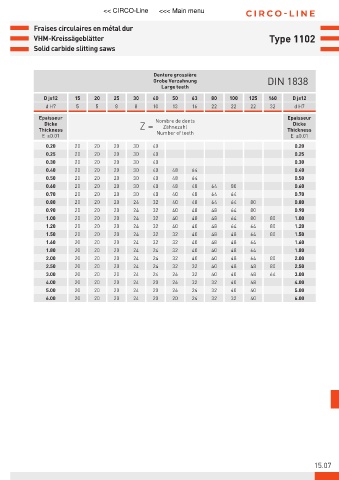

Fraises circulaires en métal dur
VHM-Kreissägeblätter Type 1102
Solid carbide slitting saws

Denture grossière
Grobe Verzahnung DIN 1838
Large teeth
D js12 15 20 25 30 40 50 63 80 100 125 160 D js12
d H7 5 5 8 8 10 13 16 22 22 22 32 d H7
Epaisseur Nombre de dents Epaisseur
Dicke Z = Dicke
Zähnezahl
Thickness Number of teeth Thickness
E ±0.01 E ±0.01
0.20 20 20 20 30 40 0.20
0.25 20 20 20 30 40 0.25
0.30 20 20 20 30 40 0.30
0.40 20 20 20 30 40 48 64 0.40
0.50 20 20 20 30 40 48 64 0.50
0.60 20 20 20 30 40 48 48 64 80 0.60
0.70 20 20 20 30 40 40 48 64 64 0.70
0.80 20 20 20 24 32 40 48 64 64 80 0.80
0.90 20 20 20 24 32 40 48 48 64 80 0.90
1.00 20 20 20 24 32 40 48 48 64 80 80 1.00
1.20 20 20 20 24 32 40 40 48 64 64 80 1.20
1.50 20 20 20 24 32 32 40 48 48 64 80 1.50
1.60 20 20 20 24 32 32 40 48 48 64 1.60
1.80 20 20 20 24 24 32 40 40 48 64 1.80
2.00 20 20 20 24 24 32 40 40 48 64 80 2.00
2.50 20 20 20 24 24 32 32 40 48 48 80 2.50
3.00 20 20 20 24 24 24 32 40 40 48 64 3.00
4.00 20 20 20 24 20 24 32 32 40 48 4.00
5.00 20 20 20 24 20 24 24 32 40 40 5.00
6.00 20 20 20 24 20 20 24 32 32 40 6.00

15.07
