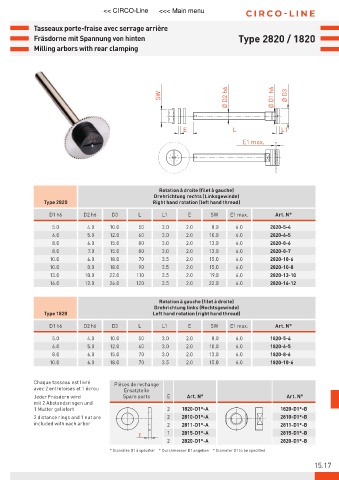

Page 729 - 21-036 APPLITEC catalogue.indb

<< CIRCO-Line <<< Main menu CIRC O-LINE

Tasseaux porte-fraise avec serrage arrière
Fräsdorne mit Spannung von hinten Type 2820 / 1820
Milling arbors with rear clamping

Ø D2 h6 Ø D1 h6
SW Ø D3

E L L1
E1 max.

Rotation à droite (filet à gauche)
Drehrichtung rechts (Linksgewinde)
Type 2820 Right hand rotation (left hand thread)

D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°
5.0 4.0 10.0 50 3.0 2.0 8.0 6.0 2820-5-4
6.0 5.0 12.0 60 3.0 2.0 10.0 6.0 2820-6-5
8.0 6.0 15.0 80 3.0 2.0 13.0 6.0 2820-8-6
8.0 7.0 15.0 80 3.0 2.0 13.0 6.0 2820-8-7
10.0 6.0 18.0 70 3.5 2.0 15.0 6.0 2820-10-6
10.0 8.0 18.0 90 3.5 2.0 15.0 6.0 2820-10-8
13.0 10.0 22.0 110 3.5 2.0 19.0 6.0 2820-13-10
16.0 12.0 26.0 120 3.5 2.0 22.0 6.0 2820-16-12

Rotation à gauche (filet à droite)
Drehrichtung links (Rechtsgewinde)
Type 1820 Left hand rotation (right hand thread)
D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°
5.0 4.0 10.0 50 3.0 2.0 8.0 6.0 1820-5-4
6.0 5.0 12.0 60 3.0 2.0 10.0 6.0 1820-6-5
8.0 6.0 15.0 70 3.0 2.0 13.0 6.0 1820-8-6
10.0 6.0 18.0 70 3.5 2.0 15.0 6.0 1820-10-6

Chaque tasseau est livré
Pièces de rechange
avec 2 entretoises et 1 écrou Ersatzteile
Jeder Fräsdorn wird Spare parts E Art. N° Art. N°
mit 2 Abstandsringen und
1 Mutter geliefert 2 1820-D1*-A 1820-D1*-B
2 distance rings and 1 nut are 2 2810-D1*-A 2810-D1*-B
included with each arbor 2 2811-D1*-A 2811-D1*-B
1 2815-D1*-A 2815-D1*-B
E
2 2820-D1*-A 2820-D1*-B
* Diamètre D1 à spécifier * Durchmesser D1 angeben * Diameter D1 to be specified

15.17
