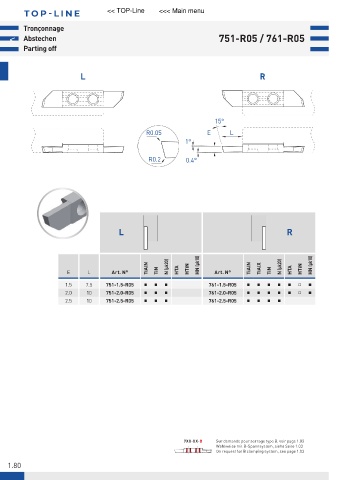

Page 84 - 21-036 APPLITEC catalogue.indb
P. 84
T OP -LINE << TOP-Line <<< Main menu
Tronçonnage
< Abstechen 751-R05 / 761-R05
Parting off
L R
15°
R0.05 E L
1°
R0.2 0.4°
L R
TiAlN N (μk20) HTA HTiN HN (μk10) TiAlN TiAlX N (μk20) HTA HTiN HN (μk10)
E L Art. N° TiN Art. N° TiN
1.5 7.5 751-1.5-R05 Ŷ Ŷ Ŷ 761-1.5-R05 Ŷ Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
2.0 10 751-2.0-R05 Ŷ Ŷ Ŷ 761-2.0-R05 Ŷ Ŷ Ŷ Ŷ Ŷ Ƒ Ŷ
2.5 10 751-2.5-R05 Ŷ Ŷ Ŷ 761-2.5-R05 Ŷ Ŷ Ŷ Ŷ
7XX-XX-B Sur demande pour serrage type B, voir page 1.03
Wahlweise mit B-Spannsystem, siehe Seite 1.03
On request for B clamping system, see page 1.03
1.80
