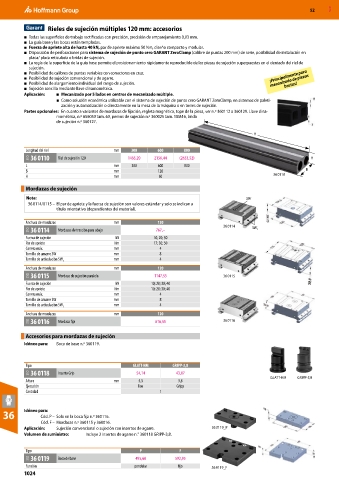

Page 1024 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Rieles de sujeción múltiples 120 mm: accesorios
■ Todas las superficies de trabajo rectificadas con precisión, precisión de emparejamiento 0,03 mm.
■ La guía base y las bocas están templadas.
■ Fuerza de apriete alta de hasta 40 kN, par de apriete máximo 50 Nm, diseño compacto y modular.
■ Disposición de perforaciones para sistema de sujeción de punto cero GARANT ZeroClamp (calibre de puntas 200 mm) de serie, posibilidad de instalación en
placa/ placa reticulada o bridas de sujeción.
■ La regla de la superficie de la guía base permite el posicionamiento rápidamente reproducible de las piezas de sujeción superpuestas en el dentado del riel de
sujeción.
■ Posibilidad de calibres de puntas variables con conectores en cruz. ¡Principalmente para
■ Posibilidad de sujeción convencional y de agarre. mecanizado de piezas
■ Posibilidad de alargamiento individual del rango de sujeción. brutas!
■ Sujeción sencilla mediante llave dinamométrica.
Aplicación: ■ Mecanizado por 5 lados en centros de mecanizado múltiple.
■ Como solución económica utilizable con el sistema de sujeción de punto cero GARANT ZeroClamp, en sistemas de paleti-
zación y automatización o directamente en la mesa de la máquina o en torres de sujeción.
Partes opcionales: En cuanto a variantes de mordazas de fijación, regleta magnética, tope de la pieza, ver n.º 360112 a 360129. Llave dina-
mométrica, n.º 656050 tam. 60, pernos de sujeción n.º 360025 tam. 18M16, brida
de sujeción n.º 360127.

H

Longitud del riel mm 300 600 800
31O 36 0110 Riel de sujeción 120 1463,20 2156,44 (2653,52) H
L mm 300 600 800
B mm 120 B
H mm 60 36 0110

Mordazas de sujeción
Nota: SW
36 0114/0115 – El par de apriete y la fuerza de sujeción son valores estándar y solo se indican a
título orientativo (dependientes del material).

Anchura de mordazas mm 120 36 0114
31O 36 0114 Mordazas de tracción para abajo 767,– SW 1
Fuerza de sujeción kN 10; 20; 30
Par de apriete Nm 17; 30; 50
Carrera máx. mm 4
Tornillo de amarre SW mm 8
Tornillo de articulación SW 1 mm 4
Anchura de mordazas mm 120
31O 36 0115 Mordaza de sujeción paralela 1147,55 36 0115
Fuerza de sujeción kN 10; 20; 30; 40
Par de apriete Nm 10; 20; 30; 40
Carrera máx. mm 4
Tornillo de amarre SW mm 8
Tornillo de articulación SW 1 mm 4
Anchura de mordazas mm 120
31O 36 0116 Mordaza fija 616,55 36 0116

Accesorios para mordazas de sujeción
Idóneo para: Boca de base n.º 360119.

Tipo GLATT-HM GRIPP-3,8
31O 36 0118 Inserto Grip 54,14 43,07
Altura mm 5,5 3,8 _GLATT-HM _GRIPP-3,8
Ejecución liso Gripp
Cantidad 1

36 Idóneo para:

Cód. P – Solo en la boca fija n.º 360116.
Cód. F – Mordazas n.º 360115 y 360016.
Aplicación: Sujeción convencional o sujeción con insertos de agarre. 36 0119_P
Volumen de suministro: Incluye 2 insertos de agarre n.° 360118 GRIPP-3,8.

Tipo P F
31O 36 0119 Boca de base 495,60 592,95
Función pendular fijo 36 0119_F
1024
