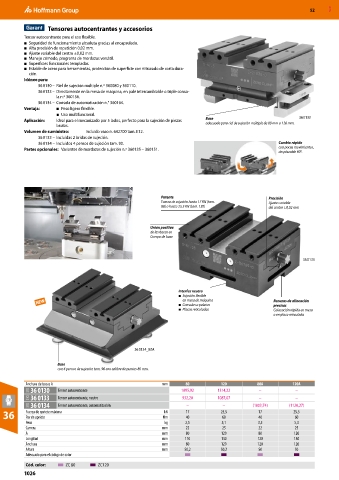

Page 1026 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tensores autocentrantes y accesorios
Tensor autocentrante para el uso flexible.
■ Seguridad de funcionamiento absoluta gracias al encapsulado.
■ Alta precisión de repetición 0,02 mm.
■ Ajuste variable del centro ±0,02 mm.
■ Manejo cómodo, programa de mordazas versátil.
■ Superficies funcionales templadas.
■ Estable de acero para herramientas, protección de superficie con nitrurado de corta dura-
ción.
Idóneo para:
36 0130 – Riel de sujeción múltiple n.º 360080 y 360110.
36 0133 – Directamente en la mesa de máquina, en palé intercambiable o triple conso-
la n.º 360156.
36 0134 – Consola de automatización n.° 360164.
Ventaja: ■ Peso ligero flexible.
■ Uso multifuncional. 36 0130
Aplicación: Ideal para el mecanizado por 5 lados, perfecto para la sujeción de piezas Base
adecuado para riel de sujeción múltiple de 80 mm o 120 mm.
brutas.
Volumen de suministro: Incluido vaso n. 642700 tam. E12.
36 0133 – Incluidas 2 bridas de sujeción.
36 0134 – Incluidos 4 pernos de sujeción tam. 90. Cambio rápido
Partes opcionales: Variantes de mordazas de sujeción n.º 360135 – 360151. con pocos movimientos,
desplazable 90°.

Potente Precisión
Fuerza de sujeción hasta 17 KN (tam. Ajuste variable
80) o hasta 25,5 KN (tam. 120) del centro ±0,02 mm

Unión positiva
de las bocas en
Cuerpo de base

36 0133

Interfaz neutra
■ Sujeción flexible
en mesa de máquina Ranuras de alineación
■ Consolas o paletas precisas
■ Placas reticuladas Colocación rápida en mesa
o en placa reticulada

36 0134_80A

Base
con 4 pernos de sujeción tam. 90 con calibre de puntas 80 mm.

Anchura de bocas A mm 80 120 80A 120A
31O 36 0130 Tensor autocentrante 1095,92 1314,22 – –
31O 36 0133 Tensor autocentrante, neutro 932,20 1087,07 – –
31O 36 0134 Tensor autocentrante, automatización – – (1003,74) (1120,27)
36 Fuerza de apriete máxima Nm 17 25,5 17 25,5
kN
60
40
40
60
Par de apriete
Peso kg 2,5 5,1 3,5 5,3
Carrera mm 22 25 22 25
A mm 80 120 80 120
Longitud mm 110 130 120 130
Anchura mm 80 120 120 120
Altura mm 50,2 50,2 50 50
Adecuado para el código de color
Cód. color: ZC 80 ZC120
1026
