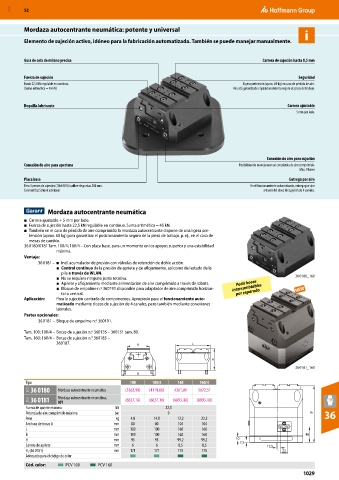

Page 1029 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mordaza autocentrante neumática: potente y universal i
Elemento de sujeción activo, idóneo para la fabricación automatizada. También se puede manejar manualmente.

Guía de cola de milano precisa Carrera de sujeción hasta 8,5 mm

Fuerza de sujeción Seguridad
Hasta 22,5 kN regulable en continuo. Ligera pretensión (aprox. 60 kg) en caso de pérdida de aire.
(Suma aritmética = 45 kN) Así está garantizado el posicionamiento seguro de pieza de trabajo.

Boquilla lubricante Carrera ajustable
5 mm por lado.

Conexión de aire para sujeción
Conexión de aire para apertura Posibilidad de manejo manual con pistola de aire comprimido.
Máx. 9 bares
Placa base Entrega por aire
Para 4 pernos de sujeción (18k6 M16) calibre de puntas 200 mm. En el funcionamiento automatizado, entrega por aire
Con interfaz Schunk adicional a través del disco de sujeción de 4 canales.

Mordaza autocentrante neumática
■ Carrera ajustable + 5 mm por lado.
■ Fuerza de sujeción hasta 22,5 kN regulable en continuo. Suma aritmética = 45 kN.
■ También en el caso de pérdida de aire comprimido la mordaza autocentrante dispone de una ligera pre-
tensión (aprox. 60 kg) para garantizar el posicionamiento seguro de la pieza de trabajo, p. ej., en el caso de
mesas de cambio.
36 0180/0181 Tam. 100/4; 160/4 – Con placa base, para un momento en los apoyos superior y una estabilidad
máxima.
Ventaja:
36 0181 – ■ Incl. acumulador de presión con válvulas de retención de doble acción.
■ Control continuo de la presión de apriete y de aflojamiento, así como del estado de la
pila a través de WLAN.
■ No se requiere ninguna junta rotativa. 36 0180_160
■ Apriete y aflojamiento mediante alimentación de aire comprimido a través de robots. Pedir bocas
■ Bloque de empalme n.º 360191 disponible para adaptador de aire comprimido horizon- intercambiables
tal o vertical. por separado
Aplicación: Para la sujeción centrada de componentes. Apropiado para el funcionamiento auto-
matizado mediante discos de sujeción de 4 canales, pero también mediante conexiones
laterales.
Partes opcionales:
36 0181 – Bloque de empalme n.º 360191.
Tam. 100; 100/4 – Bocas de sujeción n.º 360135 – 360151 tam. 80.
Tam. 160; 160/4 – Bocas de sujeción n.° 360183 –
360187. A L

H
36 0181_160
B
Tipo 100 100/4 160 160/4
31O 36 0180 Mordaza autocentrante neumática (3362,99) (4119,66) 4301,09 5072,51
31O 36 0181 Mordaza autocentrante neumática, (6627,16) (6627,16) (6893,40) (6893,40)
IOT
Fuerza de apriete máxima kN 22,5
Potencia de aire comprimido máxima bar 9 H1 36
Peso kg 4,8 14,8 12,2 22,2
Anchura de bocas A mm 80 80 104 104
L mm 100 100 160 160
B mm 100 100 160 160
H mm 95 95 99,2 99,2
Carrera de apriete mm 6 6 8,5 8,5
H (36 0181) mm 171 171 175 175
1
Adecuado para el código de color
Cód. color: PCV 100 PCV 160
