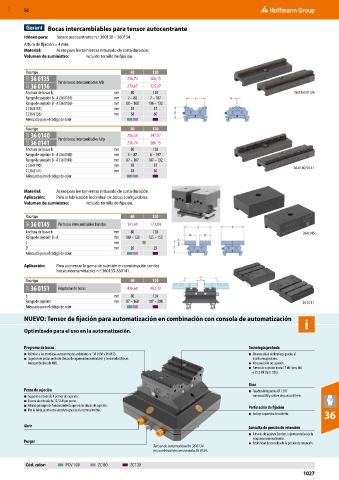

P. 1027
MXD 52
Bocas intercambiables para tensor autocentrante
Idóneo para: Tensor autocentrante n.º 360130 – 360134.
Altura de fijación = 4 mm.
Material: Acero para herramientas nitrurado de corta duración.
Volumen de suministro: Incluido tornillo de fijación.
Para tipo 80 120
31O 36 0135 Par de bocas intercambiables MD 236,74 286,15
31O 36 0136 270,67 325,97
Anchura de bocas b mm 80 120 36 0135/0136
Rango de sujeción B - A (36 0135) mm 7 – 88 7 – 107
Rango de sujeción B - A (36 0136) mm 88 – 108 106 – 132
C (36 0135) mm 55 57
C (36 0136) mm 58 60
Adecuado para el código de color
Para tipo 80 120
31O 36 0140 Par de bocas intercambiables Grip 206,50 247,07
31O 36 0141 236,74 286,15
Anchura de bocas b mm 80 120
Rango de sujeción B - A (36 0140) mm 6 – 87 6 – 107
Rango de sujeción B - A (36 0141) mm 87 – 107 107 – 132
C (36 0140) mm 55 57 36 0140/0141
C (36 0141) mm 58 60
Adecuado para el código de color
Material: Acero para herramientas nitrurado de corta duración.
Aplicación: Para la fabricación individual de bocas configurables.
Volumen de suministro: Incluido tornillo de fijación.
Para tipo 80 120
31O 36 0145 Par bocas intercambiables blandas 141,89 171,84
Anchura de bocas b mm 80 120 36 0145
Rango de sujeción B - A mm 100 – 123 125 – 153
C mm 50
D mm 20 25
Adecuado para el código de color
Aplicación: Para aumentar la gama de sujeción en combinación con las
bocas intercambiables n.º 360135-360141.
Para tipo 80 120
31O 36 0151 Adaptador de bocas 436,60 482,32
b mm 80 120
Rango de sujeción mm 87 – 168 107 – 208 36 0151
Adecuado para el código de color
NUEVO: Tensor de fijación para automatización en combinación con consola de automatización i
Optimizado para el uso en la automatización.
Programa de bocas Tecnología probada
■ Idéntico a las mordazas autocentrantes existentes n.° 36 0130 y 36 0133. ■ Sin necesidad de limpieza gracias al
■ Sujeción de piezas en bruto (bocas de agarre intercambiables) y terminadas (bocas husillo encapsulado.
intercambiables de MD). ■ Alta precisión de sujeción.
■ Fuerza de sujeción hasta 17 kN (tam. 80)
o 25,5 kN (tam. 120).
Base
Perno de sujeción ■ Taladros integrados ⌀ 12H7
■ Sujeción a través de 4 pernos de sujeción. con rosca M8 y calibre de puntas 80 mm.
■ Fuerza de entrada de 12,5 kN por perno.
■ Mismo principio de funcionamiento que en los discos de sujeción. Perforación de fijación
■ Por lo tanto, punto cero absoluto gracias a la termosimetría.
■ Incluye capuchón de cubierta. 36
Abrir Consulta de presión de retención
■ A través de la pinza Zerobot, la junta rotativa de la
máquina o manualmente.
Purgar ■ Posibilidad de consulta de la presión de retención.
Tensor de automatización 36 0134
en combinación con consola 36 0164.
Cód. color: PCV 100 ZC 80 ZC120
1027
