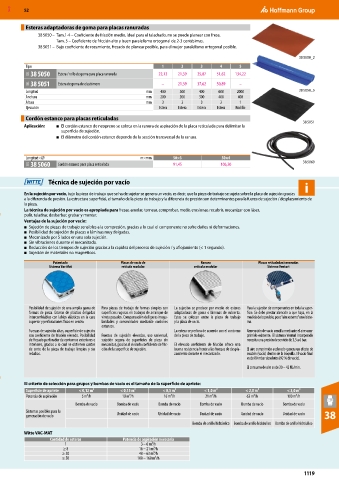

MXD 52

Esteras adaptadoras de goma para placas ranuradas
38 5050 – Tam.1-4 – Coeficiente de fricción medio, ideal para el taladrado, no se puede planear con fresa.
Tam. 5 – Coeficiente de fricción alto y buen paralelismo ortogonal de 2-3 centésimas.
38 5051 – Bajo coeficiente de rozamiento, fresado de planear posible, para el mejor paralelismo ortogonal posible.
38 5050_2
Tipo 1 2 3 4 5
38L 38 5050 Estera / rollo de goma para placa ranurada 22,12 21,39 25,07 51,62 134,22
38L 38 5051 Estera de goma de elastómero – 21,39 37,62 50,89 –
Longitud mm 400 300 400 600 2000 38 5050_5
Anchura mm 200 200 300 400 400
Altura mm 3 3 3 3 1
Ejecución Estera Estera Estera Estera Rodillo
Cordón estanco para placas reticuladas
38 5051
Aplicación: ■ El cordón estanco de neopreno se coloca en la ranura de aspiración de la placa reticulada para delimitar la
superficie de sujeción.
■ El diámetro del cordón estanco depende de la sección transversal de la ranura.

Longitud×⌀ m×mm 50×3 50×4
38L 38 5060 Cordón estanco para placa reticulada 91,45 106,20 38 5060

Técnica de sujeción por vacío i

En la sujeción por vacío, bajo la pieza de trabajo que se ha de sujetar se genera un vacío, es decir, que la pieza de trabajo se sujeta sobre la placa de sujeción gracias
a la diferencia de presión. La estructura superficial, el tamaño de la pieza de trabajo y la diferencia de presión son determinantes para la fuerza de sujeción / desplazamiento de
la pieza.
La técnica de sujeción por vacío es apropiada para fresar, amolar, tornear, comprobar, medir, erosionar, recubrir, mecanizar con láser,
pulir, taladrar, desbarbar, grabar y montar.
Ventajas de la sujeción por vacío:
■ Sujeción de piezas de trabajo sensibles a la compresión, gracias a lo cual el componente no sufre daños ni deformaciones.
■ Posibilidad de sujeción de placas o láminas muy delgadas.
■ Mecanizado por 5 lados en una sola sujeción.
■ Sin vibraciones durante el mecanizado.
■ Reducción de los tiempos de sujeción gracias a la rapidez del proceso de sujeción / y aflojamiento (< 1 segundo).
■ Sujeción de materiales no magnéticos.
Patentado Placas de vacío de Ranura Placas reticuladas/ranuradas
Sistema Vac-Mat retícula modular retícula modular Sistema Venturi

Posibilidad de sujeción de una amplia gama de Para piezas de trabajo de formas simples con La sujeción se produce por medio de esteras Para la sujeción de componentes en toda la super-
formas de pieza. Esteras de plástico delgadas superficies rugosas en trabajos de arranque de adaptadoras de goma o láminas de cubierta. ficie. Se debe prestar atención a que haya, en la
intercambiables con labios elásticos en la cara viruta pesados. Compensación de ligeras irregu- Estas se colocan entre la pieza de trabajo medida de lo posible, poco “aire externo” en el siste-
superior y perforaciones finas en centro. laridades y convexidades mediante cordones y la placa de vacío. ma.
estancos.
Fuerzas de sujeción altas, superficie de sujeción La estera se perfora de acuerdo con el contorno Generación de vacío sencilla mediante el aire com-
con coeficiente de fricción elevado. Posibilidad Fuerzas de sujeción elevadas, uso universal, de la pieza de trabajo. primido existente. El sistema Venturi incorporado
de fresado perforador de contornos exteriores e sujeción segura de superficies de pieza sin necesita una presión de servicio de 3,5 a 6 bar.
interiores, gracias a lo cual se obtienen cantos mecanizar, gracias al elevado coeficiente de fric- El elevado coeficiente de fricción ofrece una
de corte de la pieza de trabajo limpios y sin ción de la superficie de sujeción. buena resistencia frente a las fuerzas de despla- El aire comprimido acelerado genera un efecto de
rebabas. zamiento durante el mecanizado. succión (vacío) dentro de la boquilla. El vacío final
es de 80 mbar absolutos (92 % de vacío).
El consumo de aire es de 30 – 42 NL/min.

El criterio de selección para grupos y bombas de vacío es el tamaño de la superficie de apriete:
Superficie de apriete < 0,12 m² < 0,15 m² < 0,5 m² < 1,0 m² < 2,0 m² < 3,0 m²
Potencia de aspiración 5 m³/h 10 m³/h 16 m³/h 21 m³/h 63 m³/h 100 m³/h
Bomba de vacío Bomba de vacío Bomba de vacío Bomba de vacío Bomba de vacío Bomba de vacío
Sistemas posibles para la Unidad de vacío Unidad de vacío Unidad de vacío Unidad de vacío Unidad de vacío
generación de vacío 38
Bomba de anillo hidráulico Bomba de anillo hidráulico Bomba de anillo hidráulico
Witte VAC-MAT
Cantidad de esteras Potencia de aspiración necesaria
1 3 – 6 m³/h
≥ 8 16 – 21 m³/h
≥ 20 40 – 63 m³/h
≥ 50 100 – 160 m³/h
