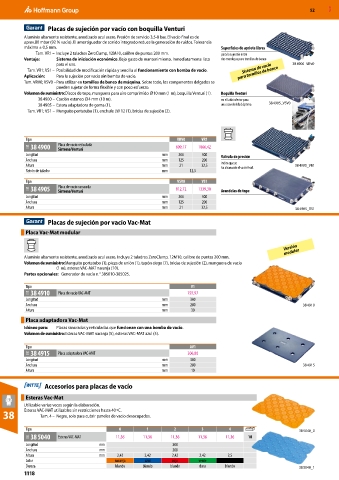

52 MXD

Placas de sujeción por vacío con boquilla Venturi
Aluminio altamente resistente, anodizado azul acero. Presión de servicio 3,5-8 bar. El vacío final es de
aprox.80 mbar (92 % vacío). El amortiguador de sonido integrado reduce la generación de ruidos. Tolerancia
máxima ± 0,5 mm. Superficies de apriete libres
Tam. VR1 – Incluye 2 taladros ZeroClamp, 12M10, calibre de puntas 200 mm. para la sujeción entre
Ventaja: Sistema de iniciación económico. Bajo gasto de mantenimiento. Inmediatamente listo dos mordazas para tornillos de banco
para el uso. 38 4900_VRV0
Sistema de vacío
Tam. VR1; VS1 – Posibilidad de modificación rápida y sencilla al funcionamiento con bomba de vacío. para tornillos de banco
Aplicación: Para la sujeción por vacío sin bomba de vacío.
Tam. VRV0; VSV0 – Para utilizar en tornillos de banco de máquina. Sobre todo, los componentes delgados se
pueden sujetar de forma flexible y con poco esfuerzo.
Volumen de suministro: Discos de tope, manguera para aire comprimido ⌀10 mm (1 m), boquilla Venturi (1). Boquilla Venturi
38 4900 – Cordón estanco ⌀4 mm (10 m). en el lado inferior para
38 4905 – Estera adaptadora de goma (1). una accesibilidad óptima 38 4905_VSV0
Tam. VR1; VS1 – Manguito portatubo (1), enchufe LW 12 (1), bridas de sujeción (2).

Tipo VRV0 VR1
31E 38 4900 Placa de vacío reticulada 609,17 1066,42
Sistema Venturi
Longitud mm 200 300 Válvula de presión
Anchura mm 125 200
Altura mm 21 32,5 indica que se 38 4900_VR1
ha alcanzado el vacío final.
Patrón de taladro mm 12,5
Tipo VSV0 VS1
31E 38 4905 Placa de vacío ranurada 812,72 1339,30 Arandelas de tope
Sistema Venturi
Longitud mm 200 300
Anchura mm 125 200
Altura mm 21 32,5 38 4905_VS1

Placas de sujeción por vacío Vac-Mat
Placa Vac-Mat modular

Versión
modular
Aluminio altamente resistente, anodizado azul acero. Incluye 2 taladros ZeroClamp, 12M10, calibre de puntas 200 mm.
Volumen de suministro: Manguito portatubo (1), pieza de unión (1), tapón ciego (7), bridas de sujeción (2), manguera de vacío
(1 m), esteras VAC-MAT naranja (10).
Partes opcionales: Generador de vacío n.° 385010-385025.
Tipo V1
31E 38 4910 Placa de vacío VAC-MAT 797,97
Longitud mm 300
Anchura mm 200 38 4910
Altura mm 30

Placa adaptadora Vac-Mat
Idóneo para: Placas ranuradas y reticuladas que funcionan con una bomba de vacío.
Volumen de suministro: Esteras VAC-MAT naranja (5), esteras VAC-MAT azul (5).

Tipo AV1
31E 38 4915 Placa adaptadora VAC-MAT 306,80
Longitud mm 300
Anchura mm 200 38 4915
Altura mm 10

Accesorios para placas de vacío
Esteras Vac-Mat
Utilizable varias veces según la elaboración.
38 Esteras VAC-MAT utilizables sin restricciones hasta 40 ºC.
Tam. 4 – Negra, solo para cubrir paneles de vacío desocupados.

Tipo 0 1 2 3 4 38 5040_0
38L 38 5040 Esteras VAC-MAT 11,36 11,36 11,36 11,36 11,36 10
Longitud mm 300
Anchura mm 200
Altura mm 2,42 2,42 2,42 2,42 2,5
Color naranja azul rojo verde negro
Dureza blando blando blando dura blando 38 5040_1
1118
