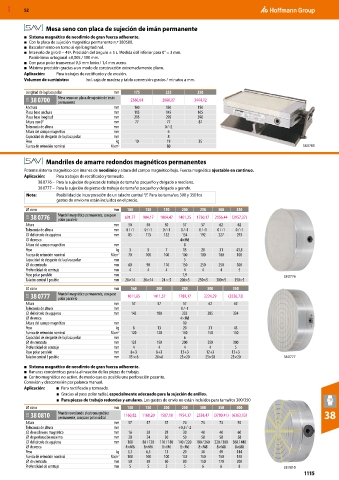

MXD 52

Mesa seno con placa de sujeción de imán permanente
■ Sistema magnético de neodimio de gran fuerza adherente.
■ Con la placa de sujeción magnética permanente n.º 380500.
■ Basculamiento en torno al eje longitudinal.
■ Intervalo de giro 0 − 45º. Precisión del ángulo ± 5 s. Medida útil inferior para 0° = 3 mm.
Paralelismo ortogonal ±0,005 / 100 mm.
■ Con paso polar transversal 0,5 mm latón / 1,4 mm acero.
■ Máxima precisión gracias a un modo de construcción extremadamente plano.
Aplicación: Para trabajos de rectificado y de erosión.
Volumen de suministro: Incl. caja de madera y tabla conversión grados / minutos a mm.

Longitud de la placa polar mm 175 255 350
33S 38 0700 Mesa seno con placa de sujeción de imán 2380,64 2680,07 3444,12
permanente
Anchura mm 100 130 150
Placa base anchura mm 115 145 165
Placa base longitud mm 215 295 390
Altura con 0° mm 77 77 87
Tolerancia de altura mm 0 / -2
Altura del campo magnético mm 6
Capacidad de desgaste de la placa polar mm 8
Peso kg 10 19 35
Fuerza de retención nominal N/cm 2 80 38 0700

Mandriles de amarre redondos magnéticos permanentes
Potente sistema magnético con imanes de neodimio y altura del campo magnético bajo. Fuerza magnética ajustable en continuo.
Aplicación: Para trabajos de rectificado y torneado.
38 0776 – Para la sujeción de piezas de trabajo de tamaño pequeño y delgado a mediano.
38 0777 – Para la sujeción de piezas de trabajo de tamaño pequeño y delgado a grande.
Nota: Posibilidad de incorporación de un taladro central “J”. Para los tamaños 300 y 350 los
gastos de envío no están incluidos en el precio.
⌀ cono mm 100 130 150 200 250 300 350
33S 38 0776 Mandril magnético permanente, con paso 691,77 904,17 1004,47 1401,25 1730,17 2156,44 (2957,37)
polar paralelo
Altura mm 50 50 50 57 57 62 62
Tolerancia de altura mm 0 / -1 0 / -1 0 / -1 0 / -1 0 / -1 0 / -1 0 / -1
⌀ del círculo de agujeros mm 85 115 132 154 192 227 293
⌀ de rosca 4×M8
Altura del campo magnético mm 8
Peso kg 3 5 7 15 20 31 43,8
Fuerza de retención nominal N/cm 2 70 100 100 100 100 100 100
Capacidad de desgaste de la placa polar mm 5
⌀ de centrado mm 60 90 110 150 250 250 300
Profundidad de centraje mm 4 4 4 4 4 4 5
Paso polar paralelo mm 1,9 38 0776
Taladro central J posible mm 20×14 20×14 24 × 5 200×5 250×5 300×5 350×5
⌀ cono mm 160 200 250 300 350
33S 38 0777 Mandril magnético permanente, con paso 1011,85 1411,57 1789,17 2224,29 (3526,72)
polar paralelo
Altura mm 57 57 57 62 62
Tolerancia de altura mm 0 / -1
⌀ del círculo de agujeros mm 142 180 232 285 334
⌀ de rosca 4×M8
Altura del campo magnético mm 10
Peso kg 8 13 20 31 43
Fuerza de retención nominal N/cm 2 120 120 150 150 150
Capacidad de desgaste de la placa polar mm 6
⌀ de centrado mm 125 150 200 250 300
Profundidad de centraje mm 4 4 4 4 5
Paso polar paralelo mm 8+3 8+3 12+3 12+3 12+3
Taladro central J posible mm 15 × 6 20×6 25×20 25×20 25×20 38 0777
■ Sistema magnético de neodimio de gran fuerza adherente.
■ Ranuras concéntricas para la alineación de las piezas de trabajo.
■ Centro magnético no activo, de modo que es posible una perforación pasante.
Conexión y desconexión por palanca manual.
Aplicación: ■ Para rectificado y torneado.
■ Gracias al paso polar radial, especialmente adecuado para la sujeción de anillos.
■ Para piezas de trabajo redondas y anulares. Los gastos de envío no están incluidos para tamaños 300/350
⌀ cono mm 130 150 200 250 300 350 500
33S 38 0810 Mandrino redondo electromagnético 1160,82 1168,20 1587,10 1954,37 2538,47 (3780,41) (6363,13) 38
permanente, con paso polar radial
Altura mm 57 57 57 70 73 73 92
Tolerancia de altura mm +0,5 / -2
⌀ de núcleo no magnético mm 16 20 28 30 40 40 60
⌀ de perforación máximo mm 20 24 30 50 58 58 58
⌀ del círculo de agujeros mm 100 80 / 120 110 / 180 140 / 220 180 / 260 220 / 300 360 / 440
⌀ de rosca 4×M6 8×M6 8×M6 8×M6 8×M8 8×M8 8×M8
Peso kg 5,7 6,5 13 20 30 49 144
Fuerza de retención nominal N/cm 2 100 100 100 135 150 150 150
⌀ de centrado mm 50 50 60 80 150 170 200
Profundidad de centraje mm 5 5 5 5 6 6 8 38 0810
