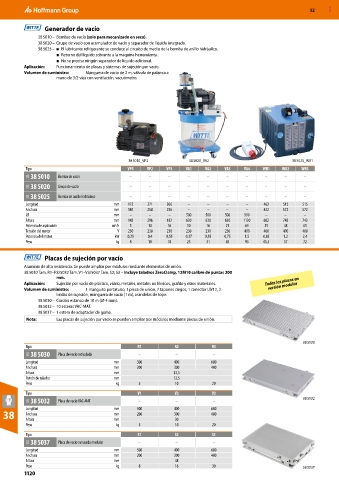

Page 1120 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Generador de vacío
38 5010 – Bombas de vacío (solo para mecanizado en seco).
38 5020 – Grupo de vacío con acumulador de vacío y separador de líquido integrado.
38 5025 – ■ El lubricante refrigerante se conduce al circuito de medio de la bomba de anillo hidráulico.
■ Retorno del líquido sobrante a la máquina herramienta.
■ No se precisa ningún separador de líquido adicional.
Aplicación: Funcionamiento de placas y sistemas de sujeción por vacío.
Volumen de suministro: Manguera de vacío de 2 m, válvula de palanca a
mano de 3/2 vías con ventilación, vacuómetro.

38 5010_VP3 38 5020_VA2 38 5025_WR1
Tipo VP1 VP2 VP3 VA1 VA2 VA3 VA4 WR1 WR2 WR3
38L 38 5010 Bomba de vacío – – – – – – – – – –
38L 38 5020 Grupo de vacío – – – – – – – – – –
38L 38 5025 Bomba de anillo hidráulico – – – – – – – – – –
Longitud mm 172 271 306 – – – – 463 515 515
Anchura mm 147 258 226 – – – – 432 572 572
⌀ mm – – – 500 500 500 990 – – –
Altura mm 143 296 182 630 630 630 1130 602 743 743
Potencia de aspiración m 3 /h 5 10 16 10 16 21 63 25 48 65
Tensión del motor V 230 230 230 230 230 230 400 400 400 400
Potencia del motor kW 0,25 0,4 0,55 0,37 0,55 0,75 1,5 0,83 1,2 2,4
Peso kg 8 18 18 25 31 45 95 45,5 57 72

Placas de sujeción por vacío
Aluminio de alta resistencia. Se puede ampliar por módulos mediante elementos de unión.
38 5030 Tam. R1–R3/5032 Tam. V1–V3/5037 Tam. S2; S3 – Incluye taladros ZeroClamp, 12M10 calibre de puntas 200
mm.
versión modular
Aplicación: Sujeción por vacío de plástico, vidrio, metales, metales no férricos, grafito y otros materiales. Todas las placas en
Volumen de suministro: 1 manguito portatubo, 1 pieza de unión, 7 tapones ciegos, 1 conector LW12, 2
bridas de sujeción, manguera de vacío (1 m), arandelas de tope.
38 5030 – Cordón estanco de 10 m (⌀ 4 mm).
38 5032 – 10 esteras VAC-MAT.
38 5037 – 1 estera de adaptador de goma.
Nota: Las placas de sujeción por vacío se pueden ampliar por módulos mediante piezas de unión.

38 5030
Tipo R1 R2 R3
38L 38 5030 Placa de vacío reticulada – – –
Longitud mm 300 400 600
Anchura mm 200 300 400
Altura mm 32,5
Patrón de taladro mm 12,5
Peso kg 5 10 20
Tipo V1 V2 V3
38L 38 5032 Placa de vacío VAC-MAT – – – 38 5032
Longitud mm 300 400 600
38 Anchura mm 200 300 400
30
mm
Altura
Peso kg 5 10 20
Tipo S1 S2 S3
38L 38 5037 Placa de vacío ranurada modular – – –
Longitud mm 300 400 600
Anchura mm 200 300 400
Altura mm 48
Peso kg 8 16 30 38 5037
