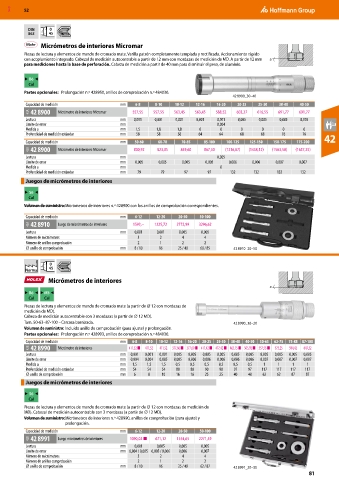

Page 1219 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN 0
863 45

Micrómetros de interiores Micromar
Piezas de lectura y elementos de mando de cromado mate. Varilla patrón completamente templada y rectificada. Accionamiento rápido
con acoplamiento integrado. Cabezal de medición autocentrable a partir de 12 mm con mordazas de medición de MD. A partir de 12 mm a
para mediciones hasta la base de perforación. Cabeza de medición a partir de 40 mm para disminuir el peso, de aluminio.

B6
Cal

Partes opcionales: Prolongación n.º 428950, anillos de comprobación n.º 484030.
42 8900_30–40
Capacidad de medición mm 6-8 8-10 10-12 12-16 16-20 20-25 25-30 30-40 40-50
43A 42 8900 Micrómetro de interiores Micromar 557,55 557,55 563,45 563,45 588,52 603,27 616,55 691,77 691,77
Lectura mm 0,001 0,001 0,001 0,001 0,001 0,005 0,005 0,005 0,005
Límite de error mm 0,004
Medida a mm 1,5 1,8 1,8 0 0 0 0 0 0
Profundidad de medición estándar mm 58 58 58 64 64 68 68 76 76 42
Capacidad de medición mm 50-60 60-70 70-85 85-100 100-125 125-150 150-175 175-200
43A 42 8900 Micrómetro de interiores Micromar 800,92 823,05 849,60 867,30 (1216,87) (1438,12) (1563,50) (1637,25)
Lectura mm 0,005
Límite de error mm 0,005 0,005 0,005 0,005 0,006 0,006 0,007 0,007
Medida a mm 0
Profundidad de medición estándar mm 79 79 97 97 132 132 132 132
Juegos de micrómetros de interiores

S6
Cal

Volumen de suministro: Micrómetros de interiores n.º 428900 con los anillos de comprobación correspondientes.
Capacidad de medición mm 6-12 12-20 20-50 50-100
43A 42 8910 Juego de micrómetros de interiores 1593,– 1225,72 2772,99 3296,62
Lectura mm 0,001 0,001 0,005 0,005
Número de micrómetros 3 2 4 4
Número de anillos comprobación 2 1 2 2
⌀ anillo de comprobación mm 8 / 10 16 25 / 40 60 / 85 42 8910_20–50

0
Norma 45
Micrómetros de interiores
a
B6 M3
Cal Cal

Piezas de lectura y elementos de mando de cromado mate (a partir de ⌀ 12 con mordazas de
medición de MD).
Cabeza de medición autocentrable con 3 mordazas (a partir de ⌀ 12 MD).
Tam. 50-63–87-100 – Carcasa barnizada. 42 8990_16–20
Volumen de suministro: Incluido anillo de comprobación (para ajuste) y prolongación.
Partes opcionales: Prolongación n.º 428993, anillos de comprobación n.º 484030.
Capacidad de medición mm 6-8 8-10 10-12 12-16 16-20 20-25 25-30 30-40 40-50 50-63 62-75 75-88 87-100
42B 42 8990 Micrómetro de interiores 411,52 ■ 411,52 411,52 377,60 ■ 377,60 ■ 417,42 ■ 417,42 ■ 463,15 ■ 505,92 ■ 557,55 ■ 575,25 594,42 647,52
Lectura mm 0,001 0,001 0,001 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005
Límite de error mm 0,004 0,004 0,005 0,005 0,006 0,006 0,006 0,006 0,006 0,007 0,007 0,007 0,007
Medida a mm 1,5 1,5 1,5 0,5 0,5 0,5 0,5 0,5 0,5 1 1 1 1
Profundidad de medición estándar mm 54 54 54 80 80 90 90 97 97 117 117 117 117
⌀ anillo de comprobación mm 6 8 10 16 16 25 25 40 40 62 62 87 87
Juegos de micrómetros de interiores

S6
Cal

Piezas de lectura y elementos de mando de cromado mate (a partir de ⌀ 12 con mordazas de medición de
MD). Cabezal de medición autocentrable con 3 mordazas (a partir de ⌀ 12 MD).
Volumen de suministro: Micrómetros de interiores n.º 428990, anillos de comprobación (para ajuste) y
prolongación.
Capacidad de medición mm 6-12 12-20 20-50 50-100
42B 42 8991 Juego micrómetros de interiores 1090,02 ■ 671,12 1554,65 2271,49
Lectura mm 0,001 0,005 0,005 0,005
Límite de error mm 0,004 / 0,005 0,005 / 0,006 0,006 0,007
Número de micrómetros 3 2 4 4
Número de anillos comprobación 2 1 2 2
⌀ anillo de comprobación mm 8 / 10 16 25 / 40 62 / 87 42 8991_20–50
