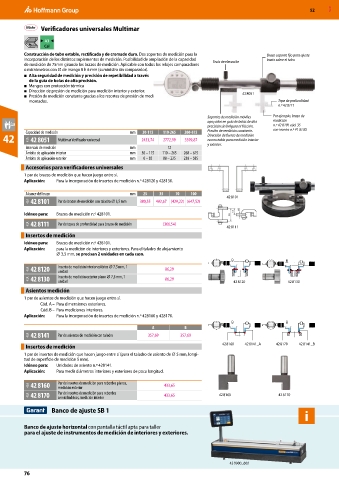

Page 1214 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Verificadores universales Multimar
A3
Cal
Construcción de tubo estable, rectificada y de cromado duro. Dos soportes de medición para la Brazo soporte fijo para ajuste
incorporación de los distintos suplementos de medición. Posibilidad de ampliación de la capacidad Tecla de elevación basto sobre el tubo.
de medición de 75mm girando los brazos de medición. Aplicable con todos los relojes comparadores
o micrómetros con ⌀ de mango 8 h 6 mm (suministro sin comparador).
■ Alta seguridad de medición y precisión de repetibilidad a través
de la guía de bolas de alta precisión.
■ Mangos con protección térmica
■ Dirección de presión de medición para medición interior y exterior. 42 8051
■ Presión de medición constante gracias a los resortes de presión de medición
montados. Tope de profundidad
n.º 42 8111
Soportes de medición móviles Por ejemplo, brazo de
apoyados en guía de bolas de alta medición
precisión sin holgura ni fricción. n.º 42 8101 cód. 35
Capacidad de medición mm 30-115 110-265 260-615 Presión de medición constante. con inserto n.º 41 8130.
42 43A 42 8051 Multimar Verificador universal 2433,74 2772,99 3399,87 Dirección de fuerza de medición
conmutable para medición interior
Intervalo de medición mm 12 y exterior.
Ámbito de aplicación interior mm 30 – 115 110 – 265 260 – 615
Ámbito de aplicación exterior mm 0 – 85 80 – 235 230 – 585
Accesorios para verificadores universales
1 par de brazos de medición que hacen juego entre sí.
Aplicación: Para la incorporación de insertos de medición n.º 428120 y 428130.

Alcance del brazo mm 25 35 70 100 42 8101
43A 42 8101 Par de brazos de medición con taladro ⌀ 3,5 mm 380,55 402,67 (429,22) (647,52)
Idóneo para: Brazos de medición n.º 428101.

43A 42 8111 Par de topes de profundidad para brazos de medición (366,54) 42 8111
Insertos de medición
Idóneo para: Brazos de medición n.º 428101.
Aplicación: para la medición de interiores y exteriores. Para el taladro de alojamiento
⌀ 3,5 mm, se precisan 2 unidades en cada caso.

43A 42 8120 Inserto de medición interior esférico ⌀ 7,5 mm, 1 86,29 MarCator 1087 BR MarCator 1087 BR
unidad
43A 42 8130 Inserto de medición exterior plano ⌀ 7,5 mm, 1 86,29 42 8120 42 8130
unidad
Asientos medición
1 par de asientos de medición que hacen juego entre sí.
Cód. A – Para dimensiones exteriores.
Cód. B – Para mediciones interiores.
Aplicación: Para la incorporación de insertos de medición n.º 428160 y 428170.
A B
43A 42 8141 Par de asientos de medición con taladro 357,69 357,69
Insertos de medición 42 8160 42 8141_A 42 8170 42 8141_B
1 par de insertos de medición que hacen juego entre sí (para el taladro de asiento de ⌀ 5 mm, longi-
tud de superficie de medición 5 mm).
Idóneo para: Unidades de asiento n.º 428141.
Aplicación: Para medir diámetros interiores y exteriores de poca longitud.

43A 42 8160 Par de insertos de medición para rebordes planos, 433,65
medición exterior
43A 42 8170 Par de insertos de medición para rebordes 433,65 42 8160 42 8170
semicilíndricos, medición interior
Banco de ajuste SB 1

Banco de ajuste horizontal con pantalla táctil apta para taller
para el ajuste de instrumentos de medición de interiores y exteriores.

43 9900_600
