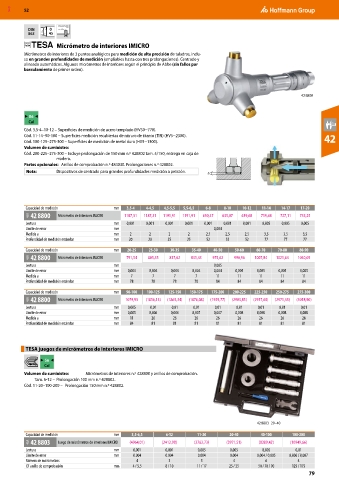

Page 1217 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN 0
863 45

Micrómetro de interiores IMICRO
Micrómetros de interiores de 3 puntos analógicos para medición de alta precisión de taladros, inclu-
so en grandes profundidades de medición (ampliables hasta con tres prolongaciones). Centrado y
alineado automáticos. Algunos micrómetros de interiores según el principio de Abbe (sin fallos por
basculamiento de primer orden).

42 8800

B6
Cal

Cód. 3,5-4–10-12 – Superficies de medición de acero templado (HV30−770).
Cód. 11-14–90-100 – Superficies medición recubiertas de nitruro de titanio (TIN) (HV5−2300). 42
Cód. 100-125–275-300 – Superficies de medición de metal duro (HV5−1300).
Volumen de suministro:
Cód. 200-225–275-300 – Incluye prolongación de 150 mm n.º 428802 tam. 5/150, entrega en caja de
madera.
Partes opcionales: Anillos de comprobación n.º 484030. Prolongaciones n.º 428802.
Nota: Dispositivos de centrado para grandes profundidades medición a petición. a

Capacidad de medición mm 3,5-4 4-4,5 4,5-5,5 5,5-6,5 6-8 8-10 10-12 11-14 14-17 17-20
45A 42 8800 Micrómetro de interiores IMICRO 1187,31 1187,31 1191,91 1191,91 630,47 635,07 639,68 719,44 727,11 733,25
Lectura mm 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,005 0,005 0,005
Límite de error mm 0,004
Medida a mm 2 2 2 2 2,5 2,5 2,5 3,5 3,5 3,5
Profundidad de medición estándar mm 20 20 25 25 52 52 52 77 77 77
Capacidad de medición mm 20-25 25-30 30-35 35-40 40-50 50-60 60-70 70-80 80-90
45A 42 8800 Micrómetro de interiores IMICRO 791,54 805,35 817,62 831,43 975,62 990,96 1007,84 1021,64 1040,05
Lectura mm 0,005
Límite de error mm 0,004 0,004 0,004 0,004 0,004 0,005 0,005 0,005 0,005
Medida a mm 7 7 7 7 11 11 11 11 11
Profundidad de medición estándar mm 78 78 78 78 84 84 84 84 84

Capacidad de medición mm 90-100 100-125 125-150 150-175 175-200 200-225 225-250 250-275 275-300
45A 42 8800 Micrómetro de interiores IMICRO 1079,93 (1856,13) (1865,34) (1876,08) (1929,77) (2903,85) (2937,60) (2971,35) (3018,90)
Lectura mm 0,005 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01
Límite de error mm 0,005 0,006 0,006 0,007 0,007 0,008 0,008 0,008 0,008
Medida a mm 11 26 26 26 26 26 26 26 26
Profundidad de medición estándar mm 84 81 81 81 81 81 81 81 81

TESA juegos de micrómetros de interiores IMICRO
S6
Cal
Volumen de suministro: Micrómetros de interiores n.º 428800 y anillos de comprobación.
Tam. 6-12 – Prolongación 100 mm n.º 428802.
Cód. 11-20–100-200 – Prolongación 150 mm n.º 428802.

42 8803_20–40

Capacidad de medición mm 3,5-6,5 6-12 11-20 20-40 40-100 100-200
45A 42 8803 Juego de micrómetros de interiores IMICRO (4964,01) (2412,98) (2762,73) (3971,51) (8389,42) (10949,66)
Lectura mm 0,001 0,001 0,005 0,005 0,005 0,01
Límite de error mm 0.004 0.004 0.004 0.004 0,004 / 0,005 0,006 / 0,007
Número de micrómetros 4 3 3 4 6 4
⌀ anillo de comprobación mm 4 / 5,5 8 / 10 11 / 17 25 / 35 50 / 70 / 90 125 / 175
79
