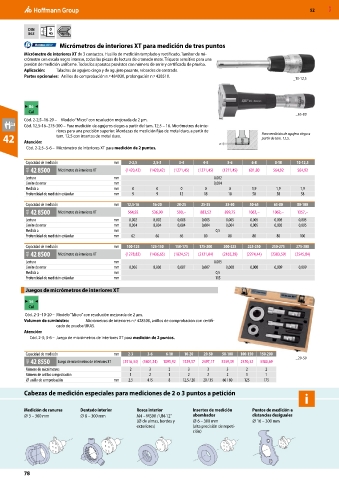

Page 1216 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN 0
863 45

Micrómetros de interiores XT para medición de tres puntos
Micrómetro de interiores XT de 3 contactos. Husillo de medición templado y rectificado. Tambor de mi-
crómetro con escala negro intenso, todas las piezas de lectura de cromado mate. Triquete sensitivo para una
presión de medición uniforme. Todos los aparatos provistos con número de serie y certificado de prueba.
Aplicación: Taladros de agujero ciego y de agujero pasante, rebordes de centrado.
Partes opcionales: Anillos de comprobación n.º 484030, prolongación n.º 428510.
_10-12,5

B6
Cal _65-80
Cód. 2-2,5–16-20 – Modelo “Micro” con resolución mejorada de 2 µm.
Cód. 12,5-16–275-300 – Para medición de agujeros ciegos a partir del tam. 12,5 – 16. Micrómetros de inte-
riores para una precisión superior. Mordazas de medición fijas de metal duro, a partir de Para medición de agujero ciego a
42 Atención: tam. 12,5 con insertos de metal duro. partir de tam. 12,5.

Cód. 2-2,5–5-6 – Micrómetro de interiores XT para medición de 2 puntos. a

Capacidad de medición mm 2-2,5 2,5-3 3-4 4-5 5-6 6-8 8-10 10-12,5
46B 42 8500 Micrómetro de interiores XT (1420,42) (1420,42) (1271,45) (1271,45) (1271,45) 601,80 564,92 564,92
Lectura mm 0,002
Límite de error mm 0,004
Medida a mm 0 0 0 0 0 1,9 1,9 1,9
Profundidad de medición estándar mm 9 9 12 18 18 58 58 58
Capacidad de medición mm 12,5-16 16-20 20-25 25-35 35-50 50-65 65-80 80-100
46B 42 8500 Micrómetro de interiores XT 564,92 536,90 590,– 883,52 899,75 1062,– 1062,– 1357,–
Lectura mm 0,002 0,002 0,005 0,005 0,005 0,005 0,005 0,005
Límite de error mm 0,004 0,004 0,004 0,004 0,004 0,005 0,005 0,005
Medida a mm 0,5
Profundidad de medición estándar mm 62 66 66 80 80 80 80 100

Capacidad de medición mm 100-125 125-150 150-175 175-200 200-225 225-250 250-275 275-300
46B 42 8500 Micrómetro de interiores XT (1278,82) (1436,65) (1824,57) (2121,04) (2165,29) (2274,44) (2383,59) (2545,84)
Lectura mm 0,005
Límite de error mm 0,006 0,006 0,007 0,007 0,008 0,008 0,009 0,009
Medida a mm 0,5
Profundidad de medición estándar mm 115

Juegos de micrómetros de interiores XT

S6
Cal

Cód. 2-3–10-20 – Modelo “Micro” con resolución mejorada de 2 µm.
Volumen de suministro: Micrómetros de interiores n.º 428500, anillos de comprobación con certifi-
cado de prueba UKAS.
Atención:
Cód. 2-3; 3-6 – Juego de micrómetros de interiores XT para medición de 2 puntos.

Capacidad de medición mm 2-3 3-6 6-10 10-20 20-50 50-100 100-150 150-200 _20-50
46B 42 8550 Juego de micrómetros de interiores XT (2516,34) (3401,34) 1095,92 1529,57 2497,17 3339,39 2370,32 3380,69
Número de micrómetros 2 3 2 3 3 3 2 2
Número de anillos comprobación 1 2 1 2 2 2 1 1
⌀ anillo de comprobación mm 2,5 4 /5 8 12,5 / 20 20 / 35 60 / 80 125 175
Cabezas de medición especiales para mediciones de 2 o 3 puntos a petición
i

Medición de ranuras Dentado interior Rosca interior Insertos de medición Puntos de medición a
⌀ 3 – 300 mm ⌀ 8 – 300 mm M4 – M300 / UN-12” abombados distancias desiguales
(⌀ de almas, bordes y ⌀ 6 – 300 mm ⌀ 16 – 300 mm
exteriores) (alta precisión de repeti-
ción)

78
