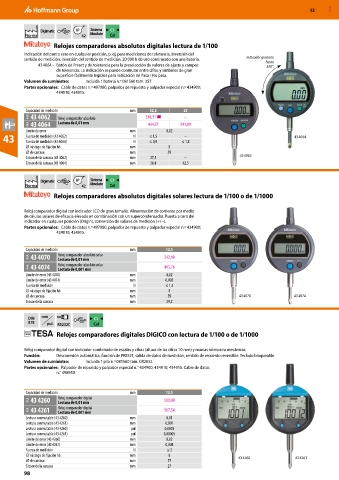

Page 1236 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Digimatic IP Sistema C1
Norma 42 Absolute Cal
Relojes comparadores absolutos digitales lectura de 1/100
Indicación del punto cero en cualquier posición, p. ej, para mediciones de tolerancia, inversión del
sentido de medición. Inversión del sentido de medición. 20 000 h de uso continuado con una batería. Indicador giratorio
hasta
43 4064 – Botón de Preset y de tolerancia para la preselección de valores de ajuste y campos 330°.
de tolerancia. La indicación se puede conmutar entre cifras y símbolos de gran
superficie fácilmente legibles para indicación de Pasa / No pasa.
Volumen de suministro: Incluida 1 batería n.º 081560 tam. 357.
Partes opcionales: Cable de datos n.º 497080, palpador de repuesto y palpador especial n.º 434900;
434910; 434915.

Capacidad de medición mm 12,5 25
44A 43 4062 Reloj comparador absoluto 238,31 ■ –
44A 43 4064 Lectura de 0,01 mm 434,57 591,89
Límite de error mm 0,02
43 Fuerza de medición (43 4062) N N ≤ 1,5 ≤ 1,8 43 4064
–
≤ 0,9
Fuerza de medición (43 4064)
⌀ vástago de fijación h6 mm 8
⌀ de carcasa mm 59
Grosor de la carcasa (43 4062) mm 27,5 – 43 4062
Grosor de la carcasa (43 4064) mm 36,4 42,5

Digimatic IP Sistema C1
Norma 42 Absolute Cal
Relojes comparadores absolutos digitales solares lectura de 1/100 o de 1/1000

Reloj comparador digital con indicador LCD de gran tamaño. Alimentación de corriente por medio
de células solares de eficacia elevada en combinación con un supercondensador. Puesta a cero del
indicador en cualquier posición (Origin), conversión de valores de medición (+/−).
Partes opcionales: Cable de datos n.º 497080, palpador de repuesto y palpador especial n.º 434900;
434910; 434915.

Capacidad de medición mm 12,5
44A 43 4070 Reloj comparador absoluto solar 242,98
Lectura de 0,01 mm
44A 43 4074 Reloj comparador absoluto solar 493,76
Lectura de 0,001 mm
Límite de error (43 4070) mm 0,02
Límite de error (43 4074) mm 0,003
Fuerza de medición N ≤ 1,5
⌀ vástago de fijación h6 mm 8
⌀ de carcasa mm 59 43 4070 43 4074
Grosor de la carcasa mm 29,2

DIN mm C1
878 pul. RS232C
Cal
Relojes comparadores digitales DIGICO con lectura de 1/100 o de 1/1000

Reloj comparador digital con indicador combinado de escalas y cifras (altura de las cifras 10 mm) y marcas tolerancia mecánicas.
Función: Desconexión automática, función de PRESET, salida de datos de medición, sentido de recuento reversible. Teclado bloqueable.
Volumen de suministro: Incluida 1 pila n.º 081560 tam. CR2032.
Partes opcionales: Palpador de repuesto y palpador especial n.° 434900; 434910; 434915. Cable de datos
n.° 498950.

Capacidad de medición mm 12,5
45A 43 4260 Reloj comparador digital 500,08
Lectura de 0,01 mm
45A 43 4261 Reloj comparador digital 567,58
Lectura de 0,001 mm
Lectura conmutable (43 4260) mm 0,01
Lectura conmutable (43 4261) mm 0,001
Lectura conmutable (43 4260) pul 0,0005
Lectura conmutable (43 4261) pul 0,00005
Límite de error (43 4260) mm 0,02
Límite de error (43 4261) mm 0,008
Fuerza de medición N ≤ 2
⌀ vástago de fijación h6 mm 8 43 4260 43 4261
⌀ de carcasa mm 57
Grosor de la carcasa mm 27
