MXD 52

C1
Cal

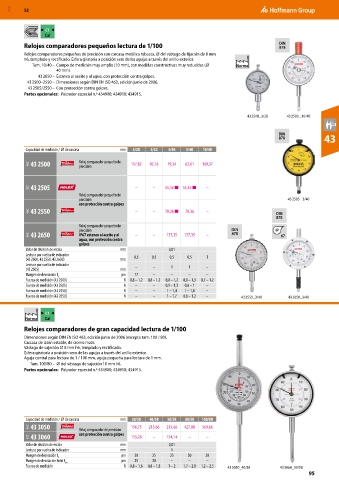

Relojes comparadores pequeños lectura de 1/100 DIN
878
Relojes comparadores pequeños de precisión con carcasa metálica robusta, ⌀ del vástago de fijación de 8 mm
h6, templado y rectificado. Esfera giratoria a posición cero de las agujas a través del anillo exterior.
Tam. 10/40 – Campo de medición muy amplio (10 mm), con medidas constructivas muy reducidas (⌀ Norma
40 mm).
43 2650 – Estanco al aceite y al agua, con protección contra golpes.
43 2500–2550 – Dimensiones según DIN EN ISO 463, edición junio de 2006.
43 2505/2550 – Con protección contra golpes.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.

43 2500_3/28 43 2500 _10/40

DIN
878 43
Capacidad de medición / ⌀ de carcasa mm 3/28 3/32 3/40 5/40 10/40

46C 43 2500 Reloj comparador pequeño de 117,82 97,16 79,34 62,61 109,37
precisión

42C 43 2505 – – 55,16 ■ 55,16 ■ –
Reloj comparador pequeño de
precisión 43 2505 _3/40
con protección contra golpes
46C 43 2550 – – 78,36 ■ 78,36 – DIN
878
Reloj comparador pequeño de
precisión DIN IP
46C 43 2650 IP67 estanco al aceite y al – – 157,35 157,35 – 878 67
agua, con protección contra
golpes
Valor de división de escala mm 0,01
Lectura por vuelta de indicador 0,5 0,5 0,5 0,5 1
(43 2500, 43 2550, 43 2650) mm
Lectura por vuelta de indicador – – 1 1 –
(43 2505) mm
Margen de desviación f e µm 17 – – – –
Fuerza de medición (43 2500) N 0,8 – 1,2 0,8 – 1,2 0,8 – 1,2 0,8 – 1,3 0,7 – 1,2
Fuerza de medición (43 2505) N – – 0,9 – 1,3 0,6 – 1 –
Fuerza de medición (43 2550) N – – 1 – 1,4 1 – 1,4 –
Fuerza de medición (43 2650) N – – 1 – 1,7 0,8 – 1,2 – 43 2550_3/40 43 2650_3/40

C1
Norma Cal
Relojes comparadores de gran capacidad lectura de 1/100
Dimensiones según DIN EN ISO 463, edición junio de 2006 (excepto tam. 100 / 80).
Carcasa de latón estable, de cromo mate.
Vástago de sujeción ⌀ 8 mm h6, templado y rectificado.
Esfera giratoria a posición cero de las agujas a través del anillo exterior.
Aguja central para lectura de 1 / 100 mm, aguja pequeña para lectura de 1 mm.
Tam. 100/80 – ⌀ del vástago de sujeción 10 mm h6.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.

Capacidad de medición / ⌀ de carcasa mm 30/58 40/58 50/58 80/58 100/80
46C 43 3050 Reloj comparador de precisión 156,75 215,66 215,66 427,88 569,66
42C 43 3060 con protección contra golpes 113,28 – 154,14 – –
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Margen de desviación f e µm 20 25 25 30 50
Margen de desviación total f µm 25 30 – – –
tot
Fuerza de medición N 0,8 – 1,6 0,8 – 1,8 1 – 2 1,7 – 2,8 1,2 – 2,5 43 3050_40/58 43 3060_30/58
