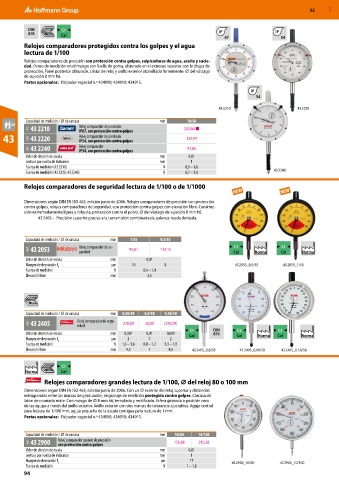

52 MXD

DIN C1
878 IP IP
Cal 67 54
Relojes comparadores protegidos contra los golpes y el agua
lectura de 1/100
Relojes comparadores de precisión con protección contra golpes, salpicaduras de agua, aceite y sucie-
dad. Perno de medición en el mango con fuelle de goma, obturado en el extremo superior con la chapa de
protección. Panel posterior obturado, cristal de reloj y anillo exterior atornillado firmemente. ⌀ del vástago
de sujeción 8 mm h6.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.
IP
54
43 2210 43 2220

Capacidad de medición / ⌀ de carcasa mm 10/58
41C 43 2210 Reloj comparador de precisión 123,60 ■
IP67, con protección contra golpes
43 43A 43 2220 Reloj comparador de precisión 134,97
IP54, con protección contra golpes
42C 43 2240 Reloj comparador 97,05
IP54, con protección contra golpes
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Fuerza de medición (43 2210) N 0,9 – 1,6
Fuerza de medición (43 2220, 43 2240) N 0,7 – 1,6 43 2240

Relojes comparadores de seguridad lectura de 1/100 o de 1/1000

Dimensiones según DIN EN ISO 463, edición junio de 2006. Relojes comparadores de precisión con protección
contra golpes, relojes comparadores de seguridad, con protección contra golpes con elevación libre. Construc-
ción extremadamente ligera y robusta, protección contra el polvo. ⌀ del vástago de sujeción 8 mm h6.
43 2405 – Precisión superior gracias a la transmisión combinada de palanca-rueda dentada.

Capacidad de medición / ⌀ de carcasa mm 1/55 0,5/55
C1
C1
44A 43 2053 Reloj comparador de se- 95,01 112,15 Cal Norma Cal Norma
guridad
Valor de división de escala mm 0,01
Margen de desviación f e µm 10 8 43 2053_0,5/55 43 2053_1/55
Fuerza de medición N 0,4 – 1,4
Elevación libre mm 3,5

Capacidad de medición / ⌀ de carcasa mm 0,08/58 0,8/58 0,16/58
46C 43 2405 Reloj comparador de segu- 270,09 58,09 (270,09)
ridad
C1 DIN C2 C2
Valor de división de escala mm 0,001 0,01 0,001 Cal 878 Cal Norma Cal Norma
Margen de desviación f e µm 2 7 2
Fuerza de medición N 1,3 – 1,8 0,8 – 1,2 1,3 – 1,8
Elevación libre mm 4,5 7 4,5 43 2405_0,8/58 43 2405_0,08/58 43 2405_0,16/58

C1
Norma Cal
Relojes comparadores grandes lectura de 1/100, ⌀ del reloj 80 o 100 mm
Dimensiones según DIN EN ISO 463, edición junio de 2006. Con un ⌀ exterior del reloj superior y distancias
extragrandes entre las marcas de graduación, engranaje de medición protegido contra golpes. Carcasa de
latón de cromado mate. Con mango de ⌀ 8 mm h6; templado y rectificado. Esfera giratoria a posición cero
de las agujas a través del anillo exterior. Anillo exterior con dos marcas de tolerancia ajustables. Aguja central
para lectura de 1/100 mm, aguja pequeña de la escala contigua para lectura de 1 mm.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.

Capacidad de medición / ⌀ de carcasa mm 10/80 10/100
46C 43 2900 Reloj comparador grande de precisión 176,88 210,28
con protección contra golpes
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Margen de desviación f e µm 17 43 2900_10/80 43 2900_10/100
Fuerza de medición N 1 – 1,8
94
