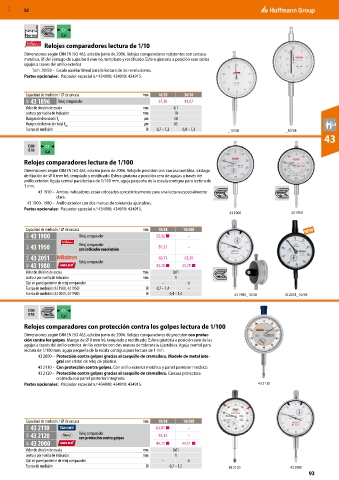

Relojes comparadores lectura de 1/10
Dimensiones según DIN EN ISO 463, edición junio de 2006. Relojes comparadores resistentes con carcasa
metálica, ⌀ del vástago de sujeción 8 mm h6, templado y rectificado. Esfera giratoria a posición cero de las
agujas a través del anillo exterior.
Tam. 30/58 – Escala auxiliar lineal para la lectura de las revoluciones.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.

Capacidad de medición / ⌀ de carcasa mm 10/58 30/58
46C 43 1896 Reloj comparador 67,30 81,07
Valor de división de escala mm 0,1
Lectura por vuelta de indicador mm 10
Margen de desviación f e µm 50
Margen de desviación total f µm 65
tot
Fuerza de medición N 0,7 – 1,2 0,8 – 1,3 _10/58 _30/58
43
DIN C1
878
Cal
Relojes comparadores lectura de 1/100
Dimensiones según DIN EN ISO 463, edición junio de 2006. Reloj de precisión con carcasa metálica, vástago
de fijación de ⌀ 8 mm h6, templado y rectificado. Esfera giratoria a posición cero de agujas a través del
anillo exterior. Aguja central para lectura de 1/100 mm, aguja pequeña de la escala contigua para lectura de
1 mm.
43 1950 – Ambos indicadores están colocados concéntricamente para una lectura especialmente
clara.
43 1900–1980 – Anillo exterior con dos marcas de tolerancia ajustables.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915.
43 1900 43 1950

Capacidad de medición / ⌀ de carcasa mm 10/58 10/58B
46C 43 1900 Reloj comparador 52,92 ■ –

46C 43 1950 Reloj comparador 87,27 –
con indicador concéntrico
44A 43 2051 60,75 62,30
42C 43 1980 Reloj comparador 33,78 ■ 33,78 ■
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Ojal en panel posterior de reloj comparador – sí
Fuerza de medición (43 1900, 43 1950) N 0,7 – 1,4 –
Fuerza de medición (43 2051, 43 1980) N 0,4 – 1,4 43 1980_10/58 43 2051_10/58

DIN C1
878
Cal
Relojes comparadores con protección contra los golpes lectura de 1/100
Dimensiones según DIN EN ISO 463, edición junio de 2006. Relojes comparadores de precisión con protec-
ción contra los golpes. Mango de ⌀ 8 mm h6, templado y rectificado. Esfera giratoria a posición cero de las
agujas a través del anillo exterior. Anillo exterior con dos marcas de tolerancia ajustables. Aguja central para
lectura de 1/100 mm, aguja pequeña de la escala contigua para lectura de 1 mm.
43 2000 – Protección contra golpes gracias al casquillo de cremallera. Modelo de metal inte-
gral con cristal de reloj de plástico.
43 2110 – Con protección contra golpes. Con anillo exterior metálico y panel posterior metálico.
43 2120 – Protección contra golpes gracias al casquillo de cremallera. Carcasa protectora
cromada con panel posterior integrado.
Partes opcionales: Palpador especial n.º 434900; 434910; 434915. 43 2110

Capacidad de medición / ⌀ de carcasa mm 10/58 10/58B
41C 43 2110 63,87 ■ –
43A 43 2120 Reloj comparador 95,14 –
con protección contra golpes
42C 43 2000 44,11 ■ 44,11 ■
Valor de división de escala mm 0,01
Lectura por vuelta de indicador mm 1
Ojal en panel posterior de reloj comparador – sí
Fuerza de medición N 0,7 – 1,5 43 2120 43 2000
