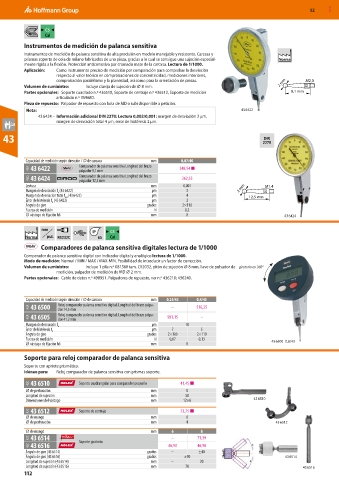

Instrumentos de medición de palanca sensitiva
Instrumentos de medición de palanca sensitiva de alta precisión en modelo manejable y resistente. Carcasa y
prismas soporte de cola de milano fabricados de una pieza, gracias a lo cual se consigue una sujeción especial- Norma
mente rígida a la flexión. Protección anticorrosiva por cromado mate de la carcasa. Lectura de 1/1000.
Aplicación: Como instrumento preciso de medición por comparación para comprobar la desviación
respecto al valor teórico en comprobaciones de concentricidad, mediciones interiores,
comprobación paralelismo y la planeidad, así como para la orientación de piezas.
Volumen de suministro: Incluye clavija de sujeción de ⌀ 8 mm.
Partes opcionales: Soporte cuadrado n.º 436510, Soporte de centraje n.º 436512, Soporte de medición
articulado n.º 359680.
Pieza de repuesto: Palpador de repuesto con bola de MD o rubí disponible a petición.
Nota: 43 6422
43 6424 – Información adicional DIN 2270: Lectura 0,002/0,001: margen de desviación 2 µm,
margen de desviación total 4 µm, error de histéresis 2 µm.

43 2270
DIN

Capacidad de medición según dirección / ⌀ de carcasa mm 0,07/40
43A 43 6422 Comparador de palanca sensitiva Longitud del brazo 248,54 ■
palpador 9,1 mm
46Q 43 6424 Comparador de palanca sensitiva Longitud del brazo 262,55
palpador 12,5 mm
Lectura mm 0,001
(43 6422) µm 3
Margen de desviación f e
(43 6422) µm 4
Margen de desviación total f tot
(43 6422) µm 2
Error de histéresis f u
Ángulo de giro grados 2×110
Fuerza de medición N 0,2
⌀ vástago de fijación h6 mm 8 43 6424
mm
IP C5

Norma pul. RS232C 65 Cal
Comparadores de palanca sensitiva digitales lectura de 1/1000
Comparador de palanca sensitiva digital con indicador digital y analógico lectura de 1/1000.
Modo de medición: Normal / MIN / MAX / MAX-MIN. Posibilidad de introducir un factor de corrección.
Volumen de suministro: Incluye 1 pila n.º 081560 tam. CR2032, pitón de sujeción ⌀ 8 mm, llave de pulsador de giratorio en 360°
medición, palpador de medición de MD ⌀ 2 mm.
Partes opcionales: Cable de datos n.º 498951. Palpadores de repuesto, ver n.º 436210; 436240.

Capacidad de medición según dirección / ⌀ de carcasa mm 0,25/43 0,4/43
43A 43 6500 Reloj comparador palanca sensitiva digital, Longitud del brazo palpa- – 516,25
dor 14,5 mm
43A 43 6505 Reloj comparador palanca sensitiva digital, Longitud del brazo palpa- 581,15 –
dor 41,2 mm
Margen de desviación f e µm 10
µm 7 5
Error de histéresis f u
Ángulo de giro grados 2×100 2×110
Fuerza de medición N 0,07 0,13 43 6500_0,8/43
⌀ vástago de fijación h6 mm 8
Soporte para reloj comparador de palanca sensitiva
Soporte con apriete prismático.
Idóneo para: Reloj comparador de palanca sensitiva con prismas soporte.

42C 43 6510 Soporte cuadrangular para comparador pequeño 41,45 ■
⌀ de perforación mm 8
Longitud de sujeción mm 50
Dimensiones del vástago mm 12×6 43 6510

42C 43 6512 Soporte de centraje 73,75 ■
⌀ de mango mm 8
⌀ de perforación mm 4 43 6512
⌀ de mango mm 6 8
42C 43 6514 Soporte giratorio – 71,39
42C 43 6516 46,90 46,90
Ángulo de giro (43 6514) grados – ±40
Ángulo de giro (43 6516) grados ±90 43 6514
Longitud de sujeción (43 6514) mm – 20
Longitud de sujeción (43 6516) mm 70 43 6516
