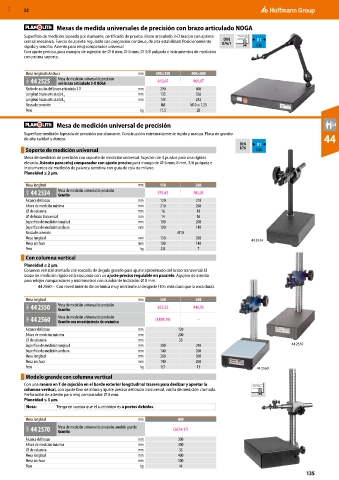

MXD 52

Mesas de medida universales de precisión con brazo articulado NOGA
Superficie de medición lapeada por diamante, certificado de prueba. Brazo articulado 3-D macizo con apriete
DIN
central mecánico. Fuerza de apriete regulable con progresión continua, de alta estabilidad. Posicionamiento 876/1 D1
rápido y sencillo. Asiento para reloj comparador universal Cal
Con ajuste preciso, para mangos de sujeción de ⌀ 8 mm, ⌀ 6 mm, ⌀ 3/8 pulgada e instrumentos de medición
con prisma soporte.

Mesa longitud×Anchura mm 400×250 400×400
46H 44 2525 Mesa de medición universal de precisión 610,65 969,07
con brazo articulado 3-D NOGA
Radio de acción del brazo articulado 3 D mm 290 600
Longitud brazo articulado L 1 mm 133 326
Longitud brazo articulado L 2 mm 133 242
Rosca de conexión M8 M10 × 1,25
Peso kg 17,5 28

Mesa de medición universal de precisión
Superficie medición lapeada de precisión por diamante. Construcción extremadamente rígida y maciza. Placa de granito
de alta calidad y dureza. 44
DIN D1
Soporte de medición universal 876 Cal
Mesa de medición de precisión con soporte de medición universal. Sujeción de 3 puntos para una rigidez
elevada. Asiento para reloj comparador con ajuste preciso para mango de ⌀ 6 mm, 8 mm, 3/8 pulgada e
instrumentos de medición de palanca sensitiva con guía de cola de milano.
Planeidad ≤ 2 µm.

Mesa longitud mm 150 260
46H 44 2534 Mesa de medición universal de precisión 393,82 705,05
Granito
Alcance del brazo mm 120 210
Altura de medición máxima mm 210 260
⌀ de columna mm 16 18
⌀ de brazo transversal mm 14 16
Superficie de medición longitud mm 100 200
Superficie de medición anchura mm 100 140
Rosca de conexión M10
Mesa longitud mm 150 260 44 2534
Mesa anchura mm 100 140
Peso kg 2,8 7
Con columna vertical
Planeidad ≤ 2 µm.
Columna vertical cromada con roscado de ángulo grande para ajuste aproximado del brazo transversal. El
brazo de medición rígido está equipado con un ajuste preciso regulable en paralelo. Agujero de asiento
para relojes comparadores y micrómetros con cuadrante indicador ⌀ 8 mm.
44 2560 – Con revestimiento de cerámica muy resistente al desgaste (10× más duro que la roca dura).

Mesa longitud mm 260 300
46H 44 2550 Mesa de medición universal de precisión 855,50 946,95
Granito
46H 44 2560 Mesa de medición universal de precisión (1899,79) –
Granito con revestimiento de cerámica
Alcance del brazo mm 120
Altura de medición máxima mm 200
⌀ de columna mm 35
Superficie de medición longitud mm 200 240 44 2550
Superficie de medición anchura mm 140 200
Mesa longitud mm 260 300
Mesa anchura mm 140 200
Peso kg 9,5 13 44 2560
Modelo grande con columna vertical
Con una ranura en T de sujeción en el borde exterior longitudinal trasero para deslizar y apretar la
columna vertical, con ajuste fino de altura y ajuste preciso del brazo transversal, varilla de medición cromada.
Perforación de asiento para reloj comparador ⌀ 8 mm.
Planeidad ≤ 3 µm.
Nota: Tenga en cuenta que el suministro es a portes debidos.
Mesa longitud mm 400

46H 44 2570 Mesa de medición universal de precisión, modelo grande (2674,17)
Granito
Alcance del brazo mm 300
Altura de medición máxima mm 400
⌀ de columna mm 35
Mesa longitud mm 400
Mesa anchura mm 300
Peso kg 44
135
