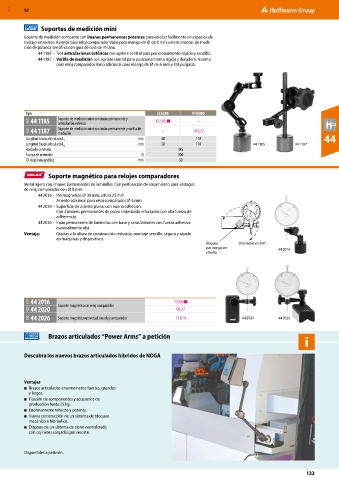

MXD 52

Soportes de medición mini
Soporte de medición compacto con imanes permanentes potentes para colocar fácilmente en espacios de
trabajo estrechos. Asiento para reloj comparador Vario para mango de ⌀ de 8 mm e instrumentos de medi-
ción de palanca sensitiva con guía de cola de milano.
44 1185 – Tres articulaciones esféricas con apriete central para posicionamiento rápido y sencillo.
44 1187 – Varilla de medición con apriete central para posicionamiento rígido y duradero. Asiento
para reloj comparador Vario adicional para mango de ⌀ de 6 mm y 3/8 pulgada.

Tipo LC6200 PH5000
46G 44 1185 Soporte de medición mini con imán permanente y 157,82 ■ –
articulación esférica
46G 44 1187 Soporte de medición mini con imán permanente y varilla de – 104,72
medición
Longitud brazo articulado L 1 mm 38 110 44
Longitud brazo articulado L 2 mm 38 110 44 1185 44 1187
Rosca de conexión M5
Fuerza de retención N 300
⌀ de pie magnético mm 30

Soporte magnético para relojes comparadores
Metal ligero con imanes permanentes de laminillas. Con perforación de alojamiento para vástagos
de reloj comparador con ⌀ 8 mm.
44 2016 – Pie magnético ⌀ 30 mm, altura 25 mm.
Asiento adicional para reloj comparador ⌀ 6 mm.
44 2020 – Superficie de asiento plana, con buena adhesión.
Con 2 imanes permanentes de polvo sinterizado reforzados con alta fuerza de
adherencia.
44 2026 – Imán permanente de laminillas con base y caras laterales con fuerza adhesiva
especialmente alta.
Ventaja: Gracias a la altura de construcción reducida, montaje sencillo, seguro y rápido
en máquinas y dispositivos.
Bloqueo Orientable en 360°.
por mango en 44 2016
estrella.

42D 44 2016 Soporte magnético sin reloj comparador 71,68 ■
42D 44 2020 90,27
42D 44 2026 Soporte magnético universal sin reloj comparador 151,19 44 2020 44 2026

La potente fuerza de retención magnética permite realizar mediciones también en posiciones poco
Brazos articulados “Power Arms” a petición
comunes. El potente apriete central proporciona una fuerza fiable.
Descubra los nuevos brazos articulados híbridos de NOGA

Ventajas
■ Brazos articulados enormemente fuertes, grandes
y largos.
■ Fijación de componentes y accesorios de
producción hasta 25 kg.
■ Enormemente robusto y potente.
■ Nueva construcción de un sistema de bloqueo
mecánico e hidráulico.
■ Dispone de un sistema de cierre centralizado
con cojinetes cargados por resorte.

Disponibles a petición.

133
