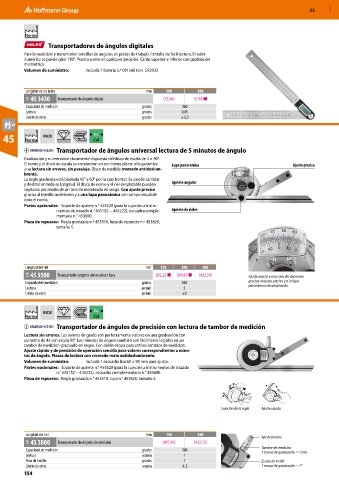

52 MXD

Norma
Transportadores de ángulos digitales
Para la medición y transmisión sencillas de ángulos en piezas de trabajo. Pantalla de fácil lectura. El valor
numérico se puede girar 180°. Puesta a cero en cualquier posición. Canto superior e inferior con graduación
milimétrica.
Volumen de suministro: Incluida 1 batería n.º 081560 tam. CR2032

Longitud de los lados mm 200 300
42F 45 3430 Transportador de ángulos digital (52,66) 57,38 ■
Capacidad de medición grados 360
Lectura grados 0,05
Límite de error grados ± 0,3

F4
45 Norma INOX Cal
Transportador de ángulos universal lectura de 5 minutos de ángulo
Graduación y numeración claramente dispuesta del disco de escala de 4 × 90°.
El nonio y el disco de escala se encuentran en un mismo plano; ello garantiza Lupa panorámica Ajuste preciso
una lectura sin errores, sin paralaje. Disco de medida cromado antideslum-
brante.
La regla graduada está biselada 45° y 60° por la cara frontal. Se puede cambiar
y deslizar en toda su longitud. El disco de nonio y el riel desplazable pueden Apriete angular
sujetarse por medio de un tornillo moleteado en sesgo. Con ajuste preciso
gracias al tornillo moleteado y a una lupa panorámica con campo visual de
todo el nonio.
Partes opcionales: Soporte de apriete n.° 453520 (para la sujeción a instru-
mentos de trazado n.° 445152 − 445222), escuadra comple- Apriete de rieles
mentaria n.° 453600.
Pieza de repuesto: Regla graduada n.º 453510, lupa de repuesto n.º 453820,
tamaño 1.

Longitud del riel mm 150 300 500
46R 45 3500 Transportador ángulos universal con lupa 292,23 ■ 309,87 ■ (432,59) Ajuste exacto y muy sencillo del nonio
Capacidad de medición grados 360 gracias al ajuste preciso y a la lupa
panorámica de ampliación.
Lectura arcmin 5
Límite de error arcmin ±5

INOX F4
Norma Cal
Transportador de ángulos de precisión con lectura de tambor de medición
Lectura sin errores. Los valores de grado son perfectamente visibles en una graduación con
aumento de 4x con escala 90° Los minutos de ángulo también son fácilmente legibles en un
tambor de medición graduado en negro. Con doble escala para ambos sentidos de medición.
Ajuste rápido y de precisión de operación sencilla para valores correspondientes a minu-
tos de ángulo. Piezas de lectura con cromado mate antideslumbrante.
Volumen de suministro: Incluida 1 escuadra lisa 60 × 90 mm para ajuste.
Partes opcionales: Soporte de apriete n.° 453520 (para la sujeción a instrumentos de trazado
n.° 445152 − 445222), escuadra complementaria n.° 453600.
Pieza de repuesto: Regla graduada n.° 453510, lupa n.° 453820, tamaño 2.

Sujeción de la regla Ajuste rápido

Longitud del riel mm 150 300 Ajuste preciso
46R 45 3800 Transportador de ángulos de precisión (897,39) (912,73)
Tambor de medición
Capacidad de medición grados 360 1 marca de graduación = 1 min.
Lectura arcmin 1
Paso de husillo grados 1 Escala de 4×90°
Límite de error arcmin ± 2 1 marca de graduación = 1°
154
