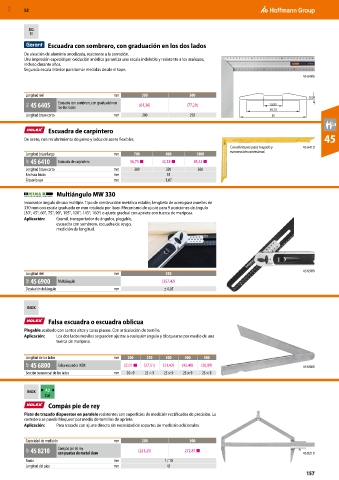

MXD 52

EG
II

Escuadra con sombrero, con graduación en los dos lados
De aleación de aluminio anodizada, resistente a la corrosión.
Una impresión especial por oxidación anódica garantiza una escala indeleble y resistente a los arañazos,
incluso durante años.
Segunda escala interior para tomar medidas desde el tope.
45 6405

Longitud riel mm 300 500
0,5
41G 45 6405 Escuadra con sombrero, con graduación en (61,36) (77,29) 13,83
los dos lados
39,75
Longitud brazo corto mm 200 250 50

Escuadra de carpintero
De acero, con recubrimiento de polvo y lados de acero flexibles. 45
Con aberturas para trazado y 45 6410
numeración centesimal.
Longitud brazo largo mm 700 800 1000
42F 45 6410 Escuadra de carpintero 36,73 ■ 42,18 ■ 45,43 ■
Longitud brazo corto mm 300 320 360
Anchura brazo mm 35
Grosor brazo mm 1,67

Multiángulo MW 330
Innovador ángulo de uso múltiple. Tipo de construcción metálica estable, lengüeta de acero para muelles de
330 mm con escala graduada en mm rotulada por láser. Mecanismo de ajuste para 9 posiciones de ángulo
(30°, 45°, 60°, 75°, 90°, 105°, 120°, 145°, 160°) o ajuste gradual con apriete con tuerca de mariposa.
Aplicación: Gramil, transportador de ángulos, plegable,
escuadra con sombrero, escuadra de sesgo,
medición de longitud.

45 6900
Longitud riel mm 330
46R 45 6900 Multiángulo (357,42)
Desviación del ángulo mm ± 0,05

INOX

Falsa escuadra o escuadra oblicua
Plegable acabado con cantos altos y caras planas. Con articulación de tornillo.
Aplicación: Los dos lados móviles se pueden ajustar a cualquier ángulo y bloquearse por medio de una
tuerca de mariposa.

Longitud de los lados mm 200 250 300 400 500
42F 45 6800 Falsa escuadra INOX 23,01 ■ (27,51) (31,42) (42,48) (50,89) 45 6800
Sección transversal de los lados mm 20×9 25 × 9 25 × 9 25 × 9 25 × 9

INOX A2
Cal
Compás pie de rey
Picos de trazado dispuestos en paralelo resistentes con superficies de medición rectificadas de precisión. La
corredera se puede bloquear por medio de tornillos de apriete.
Aplicación: Para trazado con ajuste directo sin necesidad de soportes de medición adicionales.

Capacidad de medición mm 200 300
42F 45 8210 Compás pie de rey (221,25) 272,87 ■ 45 8210
con puntas de metal duro
Nonio mm 1 / 10
Longitud del pico mm 45
157
