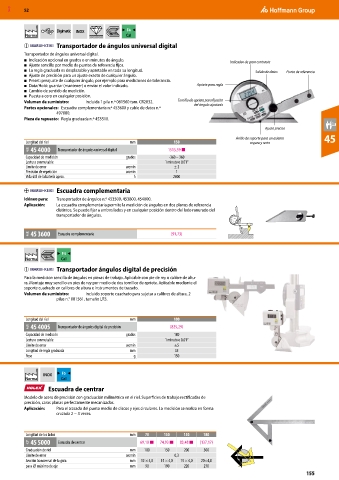

Transportador de ángulos universal digital
Transportador de ángulos universal digital.
■ Indicación opcional en grados o en minutos de ángulo. Indicador de gran contraste
■ Ajuste sencillo por medio de puntos de referencia fijos.
■ La regla graduada es desplazable y apretable en toda su longitud. Salida de datos Punto de referencia
■ Ajuste de precisión para un ajuste exacto de cualquier ángulo.
■ Preset: preajuste de cualquier ángulo, por ejemplo para mediciones de tolerancia.
■ Data/Hold: guardar (mantener) o enviar el valor indicado. Apriete para regla
■ Cambio de sentido de medición.
■ Puesta a cero en cualquier posición.
Volumen de suministro: Incluida 1 pila n.º 081560 tam. CR2032. Tornillo de apriete para fijación
del ángulo ajustado
Partes opcionales: Escuadra complementaria n.º 453600 y cable de datos n.º
497080.
Pieza de repuesto: Regla graduada n.º 453510.
Ajuste preciso
Anillo de soporte para un asiento 45
Longitud del riel mm 150 seguro y recto
46R 45 4000 Transportador de ángulos universal digital 1515,59 ■
Capacidad de medición grados -360 – 360
Lectura conmutable 1 minuto o 0,01°
Límite de error arcmin ± 2
Precisión de repetición arcmin 1
Vida útil de la batería aprox. h 2000

Escuadra complementaria
Idóneo para: Transportador de ángulos n.º 453500, 453800, 454000.
Aplicación: La escuadra complementaria permite la medición de ángulos en dos planos de referencia
distintos. Se puede fijar a ambos lados y en cualquier posición dentro del lado ranurado del
transportador de ángulos.

46R 45 3600 Escuadra complementaria (91,73)

F4
Norma Cal
Transportador ángulos digital de precisión
Para la medición sencilla de ángulos en piezas de trabajo. Aplicable con pie de rey o calibre de altu-
ra. Montaje muy sencillo en pies de rey por medio de dos tornillos de apriete. Aplicable mediante el
soporte cuadrado en calibres de altura e instrumentos de trazado.
Volumen de suministro: Incluido soporte cuadrado para sujetar a calibres de altura, 2
pilas n.° 081561, tamaño LR3.

Longitud del riel mm 180
46R 45 4005 Transportador de ángulos digital de precisión (825,29)
Capacidad de medición grados 180
Lectura conmutable 1 minuto o 0,01°
Límite de error arcmin ±5
Longitud de regla graduada mm 35
Peso g 150

INOX F5
Norma Cal
Escuadra de centrar
Modelo de acero de precisión con graduación milimétrica en el riel. Superficies de trabajo rectificadas de
precisión, caras planas perfectamente mecanizadas.
Aplicación: Para el trazado del punto medio de discos y ejes circulares. La medición se realiza en forma
cruzada 2 − 3 veces.

Longitud de los lados mm 70 130 150 180
42F 45 5000 Escuadra de centrar 69,18 ■ 74,93 ■ 83,48 ■ (137,17)
Graduación de riel mm 100 150 200 300
Límite de error arcmin 0,3
Sección transversal de la guía mm 12 × 4,0 15 × 4,0 15 × 4,0 20×4,0
para ⌀ máximo de eje mm 90 190 220 270
