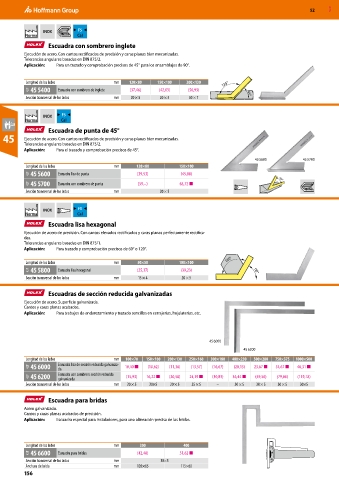

52 MXD

INOX F5
Norma Cal
Escuadra con sombrero inglete
Ejecución de acero. Con cantos rectificados de precisión y caras planas bien mecanizadas.
Tolerancias angulares basadas en DIN 875/2.
Aplicación: Para un trazado y comprobación precisos de 45° para los ensamblajes de 90°.

Longitud de los lados mm 120×80 150×100 200×130 135°
42F 45 5400 Escuadra con sombrero de inglete (37,46) (42,63) (56,93) 45 °
Sección transversal de los lados mm 20 × 5 20 × 5 30 × 7

INOX F5
Norma Cal
Escuadra de punta de 45°
45 Ejecución de acero. Con cantos rectificados de precisión y caras planas bien mecanizadas.
Tolerancias angulares basadas en DIN 875/2.
Aplicación: Para el trazado y comprobación precisos de 45°.
45 5600 45 5700
Longitud de los lados mm 120×80 150×100
42F 45 5600 Escuadra lisa de punta (39,53) (45,88)
42F 45 5700 Escuadra con sombrero de punta (59,–) 63,72 ■ 45°
Sección transversal de los lados mm 20 × 5

INOX F5
Norma Cal
Escuadra lisa hexagonal
Ejecución de acero de precisión. Con cantos elevados rectificados y caras planas perfectamente rectifica-
das.
Tolerancias angulares basadas en DIN 875/1.
Aplicación: Para trazado y comprobación precisos de 60° o 120°.
120°
Longitud de los lados mm 50×50 100×100
42F 45 5800 Escuadra lisa hexagonal (25,37) (39,23) 60°
Sección transversal de los lados mm 15 × 4 20 × 5

Escuadras de sección reducida galvanizadas
Ejecución de acero. Superficie galvanizada.
Cantos y caras planas acabados.
Aplicación: Para trabajos de enderezamiento y trazado sencillos en cerrajerías, hojalaterías, etc.

45 6000
45 6200
Longitud de los lados mm 100×70 150×100 200×130 250×160 300×180 400×230 500×280 750×375 1000×500
42F 45 6000 Escuadra lisa de sección reducida galvaniza- 10,40 ■ (10,62) (11,36) (13,57) (16,67) (20,13) 23,67 ■ 34,67 ■ 46,31 ■
da
42F 45 6200 Escuadra con sombrero sección reducida (15,93) 16,22 ■ (20,58) 24,19 ■ (30,83) 36,44 ■ (49,56) (79,06) (119,18)
galvanizada
Sección transversal de los lados mm 20 × 5 20×5 20 × 5 25 × 5 – 30 × 5 30 × 5 30 × 5 30×5

Escuadra para bridas
Acero galvanizado.
Cantos y caras planas acabados de precisión.
Aplicación: Escuadra especial para instaladores, para una alineación precisa de las bridas.

Longitud de los lados mm 300 400
42F 45 6600 Escuadra para bridas (42,48) 51,62 ■
Sección transversal de los lados mm 30×5
Anchura de brida mm 105×65 115×65
156
