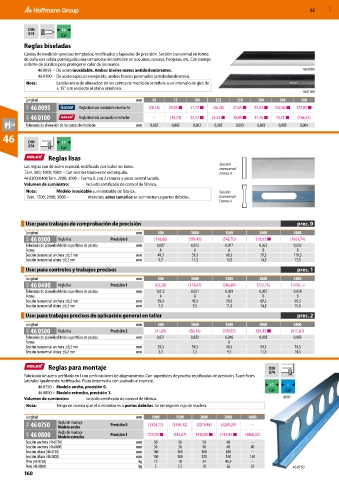

52 MXD

DIN F6
874
Cal
Reglas biseladas
Cantos de medición precisos templados, rectificados y lapeados de precisión. Sección transversal en forma
de cuña con salida puntiaguda para comprobación también en esquinas, ranuras, holguras, etc. Con mango
aislante de plástico para proteger el calor de las manos.
46 0095 – De acero inoxidable. Ambos biseles mates antideslumbrantes. 46 0095
46 0100 – De acero especial envejecido, ambos biseles pavonados (antideslumbrantes).
Nota: La tolerancia de alineación de los cantos de medición se refiere a un intervalo de giro de
± 15° con respecto al plano simétrico.
46 0100
Longitud mm 50 75 100 125 150 200 300 500
41H 46 0095 Regla biselada inoxidable en estuche (28,18) 29,36 ■ 31,72 ■ (36,28) 47,65 ■ 55,02 ■ 102,66 ■ 247,80 ■
42G 46 0100 Regla biselada pavonada en estuche – (20,21) 22,57 ■ 25,52 ■ 30,09 ■ 37,76 ■ 70,21 ■ (166,67)
Tolerancia de alineación de los cantos de medición mm 0,002 0,002 0,002 0,003 0,003 0,003 0,003 0,004
46 DIN

874 F7
Cal
Reglas lisas
Las reglas son de acero especial, rectificado por todos los lados. Sección
transversal
Tam. 500; 1000; 1500 – Con sección transversal rectangular. Forma A
46 0300/0400 Tam. 2000; 3000 – Forma B, con 2 ranuras y pieza central lacada.
Volumen de suministro: Incluido certificado de control de fábrica.
Nota: Modelo inoxidable suministrable de fábrica. Sección
Tam. 1500; 2000; 3000 – Atención, estos tamaños se suministran a portes debidos. transversal
Forma A

Uso: para trabajos de comprobación de precisión prec. 0
Longitud mm 500 1000 1500 2000 3000
42G 46 0300 Regla lisa Precisión 0 (120,06) (299,42) (548,70) 918,92 ■ (1961,74)
Tolerancia de planeidad de las superficies de prueba mm 0,007 0,012 0,017 0,022 0,032
Forma A A A B B
Sección transversal anchura ±0,2 mm mm 49,3 59,3 69,3 79,3 119,3
Sección transversal altura ±0,2 mm mm 9,5 11,5 14,5 14,5 17,5
Uso: para controles y trabajos precisos prec. 1
Longitud mm 500 1000 1500 2000 3000
42G 46 0400 Regla lisa Precisión 1 (63,28) (119,47) (286,89) (722,75) (1416,–)
Tolerancia de planeidad de las superficies de prueba mm 0,012 0,021 0,029 0,037 0,054
Forma A A A B B
Sección transversal anchura ±0,2 mm mm 39,3 49,3 59,3 69,3 99,3
Sección transversal altura ±0,2 mm mm 7,5 9,5 11,5 14,5 15,5
Uso: para trabajos precisos de aplicación general en taller prec. 2

Longitud mm 500 1000 1500 2000 3000
42G 46 0500 Regla lisa Precisión 2 (41,89) (86,14) (199,87) 285,42 ■ (815,67)
Tolerancia de planeidad de las superficies de prueba mm 0,021 0,033 0,046 0,058 0,083
Forma A
Sección transversal anchura ±0,2 mm mm 29,3 39,3 49,3 59,3 79,3
Sección transversal altura ±0,2 mm mm 5,5 7,5 9,5 11,5 14,5

Reglas para montaje DIN
874
Fabricado de acero perfilado en I con perforaciones de aligeramiento. Con superficies de prueba rectificadas de precisión. Superficies
laterales igualmente rectificadas. Pieza intermedia con acabado al martelé.
46 0750 – Modelo ancho, precisión 0. F7 i
46 0800 – Modelo estrecho, precisión 1. Cal Cal
Volumen de suministro: Incluido certificado de control de fábrica. _4000
Nota: Tenga en cuenta que el suministro es a portes debidos. Se entrega en caja de madera.

Longitud mm 1000 1500 2000 3000 4000
42G 46 0750 Regla de montaje Precisión 0 (1104,77) (1556,12) (2014,84) (4289,29) –
Modelo ancho
42G 46 0800 Regla de montaje Precisión 1 725,70 ■ (933,67) 1250,80 ■ 2191,84 ■ (2860,02)
Modelo estrecho
Sección anchura (46 0750) mm 50 50 50 60 –
Sección anchura (46 0800) mm 30 30 40 40 40
Sección altura (46 0750) mm 160 160 160 180 –
Sección altura (46 0800) mm 100 100 120 140 140
Peso (46 0750) kg 12 18 24 45,5 –
Peso (46 0800) kg 5 7,5 18 26 35 46 0750
160
