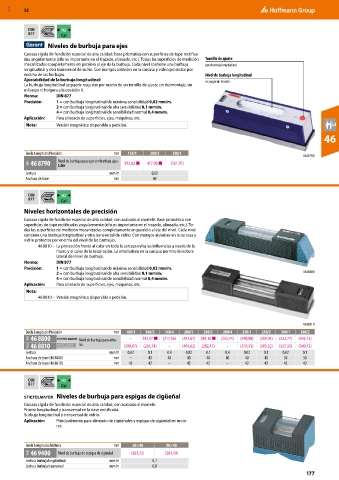

MXD 52

DIN H2
877
Cal
Niveles de burbuja para ejes
Carcasa rígida de fundición especial de alta calidad; base prismática con superficies de tope rectifica-
das angularmente (ello es importante en el trazado, alineado, etc.). Todas las superficies de medición Tornillo de ajuste
mecanizadas completamente en paralelo al eje de la burbuja. Cada nivel contiene una burbuja para burbuja longitudinal.
longitudinal y otra transversal de vidrio. Con mangos aislantes en la carcasa y vidrio protector por
encima de las burbujas. Nivel de burbuja longitudinal
Ajustabilidad de la burbuja longitudinal: se apoya sin tensión.
La burbuja longitudinal se puede reajustar por medio de un tornillo de ajuste sin desmontaje, sin
esfuerzo ni holgura a la posición 0.
Norma: DIN 877
Precisión: 1 = con burbuja longitudinal de máxima sensibilidad 0,02 mm/m.
2 = con burbuja longitudinal de alta sensibilidad 0,1 mm/m.
4 = con burbuja longitudinal de sensibilidad normal 0,4 mm/m.
Aplicación: Para alineado de superficies, ejes, máquinas, etc.
Nota: Versión magnética disponible a petición.
46

Suela Longitud×Precisión mm 150/1 200/1 300/1
46 8790
41H 46 8790 Nivel de burbuja para ejes con burbuja ajus- 393,82 ■ 477,90 ■ (561,97)
table
Lectura mm/m 0,02
Anchura de base mm 40

DIN H2
877
Cal
Niveles horizontales de precisión
Carcasa rígida de fundición especial de alta calidad; con acabado al martelé. Base prismática con
superficies de tope rectificadas angularmente (ello es importante en el trazado, alineado, etc.). To-
das las superficies de medición mecanizadas completamente en paralelo al eje del nivel. Cada nivel
contiene una burbuja longitudinal y otra transversal de vidrio. Con mangos aislantes en la carcasa y
vidrio protector por encima del nivel de las burbujas.
46 8810 – La protección frente al calor en toda la carcasa evita las influencias a través de la
mano y el calor de la respiración. La entalladura en la carcasa permite la lectura
lateral del nivel de burbuja.
Norma: DIN 877
Precisión: 1 = con burbuja longitudinal de máxima sensibilidad 0,02 mm/m.
2 = con burbuja longitudinal de alta sensibilidad 0,1 mm/m. 46 8800
4 = con burbuja longitudinal de sensibilidad normal 0,4 mm/m.
Aplicación: Para alineado de superficies, ejes, máquinas, etc.
Nota:
46 8810 – Versión magnética disponible a petición.

46 8810
Suela Longitud×Precisión mm 160/1 160/2 160/4 200/1 200/2 200/4 250/1 250/2 300/1 300/2
46R 46 8800 Nivel de burbuja para árbo- – 242,37 ■ (217,06) (481,67) 289,16 ■ (255,41) (490,88) (289,93) (553,77) (345,15)
46U 46 8810 les (390,87) (236,74) – (464,62) (282,47) – (510,35) (305,32) (557,55) (340,72)
Lectura mm/m 0,02 0,1 0,4 0,02 0,1 0,4 0,02 0,1 0,02 0,1
Anchura de base (46 8800) mm – 40 40 40 40 40 40 40 50 50
Anchura de base (46 8810) mm 42 42 – 42 42 – 42 42 42 42

DIN H2
877
Cal
Niveles de burbuja para espigas de cigüeñal
Carcasa rígida de fundición especial de alta calidad; con acabado al martelé.
Prisma longitudinal y transversal en la base rectificada.
Burbuja longitudinal y transversal de vidrio.
Aplicación: Principalmente para alineado de cigüeñales y espigas de cigüeñal en moto-
res.

Suela Longitud×Anchura mm 60×40 90×40
46R 46 9400 Nivel de burbuja de espigas de cigüeñal (261,55) (281,49)
Lectura burbuja longitudinal mm/m 0,1
Lectura burbuja transversal mm/m 0,8
177
