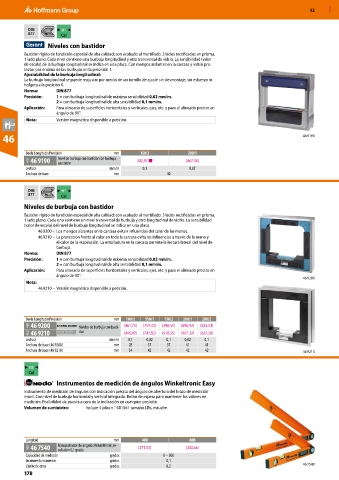

Page 1316 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN H1
877
Cal
Niveles con bastidor
Bastidor rígido de fundición especial de alta calidad; con acabado al martillado. 3 lados rectificados en prisma,
1 lado plano. Cada nivel contiene una burbuja longitudinal y otra transversal de vidrio. La sensibilidad (valor
de escala) de la burbuja longitudinal se indica en una placa. Con mangos aislantes en la carcasa y vidrio pro-
tector por encima de las burbujas en la precisión 1.
Ajustabilidad de la burbuja longitudinal:
La burbuja longitudinal se puede reajustar por medio de un tornillo de ajuste sin desmontaje, sin esfuerzo ni
holgura a la posición 0.
Norma: DIN 877
Precisión: 1 = con burbuja longitudinal de máxima sensibilidad 0,02 mm/m.
2 = con burbuja longitudinal de alta sensibilidad 0,1 mm/m.
Aplicación: Para alineado de superficies horizontales y verticales, ejes, etc. y para el alineado preciso en
ángulo de 90°.
Nota: Versión magnética disponible a petición.

46 46 9190

Suela Longitud×Precisión mm 150/2 200/1
41H 46 9190 Nivel de burbuja con bastidor con burbuja 502,97 ■ (867,30)
ajustable
Lectura mm/m 0,1 0,02
Anchura de base mm 40

DIN H1
877
Cal
Niveles de burbuja con bastidor

Bastidor rígido de fundición especial de alta calidad; con acabado al martillado. 3 lados rectificados en prisma,
1 lado plano. Cada uno contiene un nivel transversal de burbuja y otro longitudinal de vidrio. La sensibilidad
(valor de escala) del nivel de burbuja longitudinal se indica en una placa.
46 9200 – Los mangos aislantes en la carcasa evitan influencias del calor de las manos.
46 9210 – La protección frente al calor en toda la carcasa evita las influencias a través de la mano y
el calor de la respiración. La entalladura en la carcasa permite la lectura lateral del nivel de
burbuja.
Norma: DIN 877
Precisión: 1 = con burbuja longitudinal de máxima sensibilidad 0,02 mm/m.
2 = con burbuja longitudinal de alta sensibilidad 0,1 mm/m.
Aplicación: Para alineado de superficies horizontales y verticales, ejes, etc. y para el alineado preciso en
ángulo de 90°.
46 9200
Nota:
46 9210 – Versión magnética disponible a petición.

Suela Longitud×Precisión mm 100/2 150/1 150/2 200/1 200/2
46R 46 9200 Niveles de burbuja con basti- (461,73) (759,33) (498,55) (898,92) (633,54)
46U 46 9210 dor (446,92) (747,82) (510,35) (907,12) (637,20)
Lectura mm/m 0,1 0,02 0,1 0,02 0,1
Anchura de base (46 9200) mm 28 37 37 41 41
Anchura de base (46 9210) mm 34 42 42 42 42 46 9210

H2
Cal
Instrumentos de medición de ángulos Winkeltronic Easy
Instrumento de medición de ángulos con indicación precisa del ángulo de abertura del brazo de medición
móvil. Con nivel de burbuja horizontal y vertical integrado. Botón de espera para mantener los valores de
medición. Posibilidad de puesta a cero de la indicación en cualquier posición.
Volumen de suministro: Incluye 4 pilas n.° 081561 tamaño LR6, estuche.

Longitud mm 400 600
46R 46 7540 Transportador de ángulos Winkeltronic, re- (271,52) (300,66)
solución 0,1 grado
Capacidad de medición grados 0 – 200
Incremento numérico grados 0,1
Límite de error grados 0,2 46 7540
178
