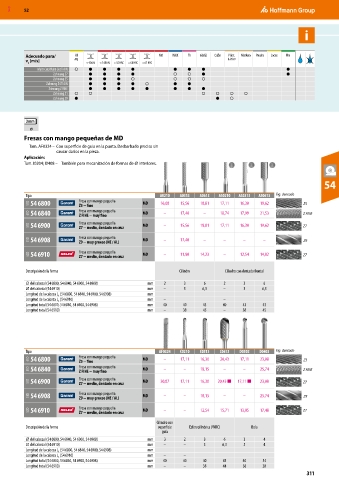

MXD 52

i

Adecuado para/
v [m/s]
c
Multi Cut/Multi Cut TiAlN ○ ● ● ● ● ● ● ● ●
Zahnung Z7 ● ● ● ● ○ ○ ● ●
Zahnung Z5 ● ● ● ○ ○ ○ ○
Zahnung Z4 TiAlN ● ● ● ● ○ ● ●
Zahnung Z FINE ● ● ● ● ● ● ● ●
Zahnung Z1 ○ ○ ○ ○ ○ ○
Zahnung Z9 ● ● ○

3mm

Fresas con mango pequeñas de MD

Tam. AF0324 – Con superficie de guía en la punta. Desbarbado preciso sin
causar daños en la pieza.
Aplicación:
Tam. I0204; I0408 – También para mecanización de formas de ⌀ interiores.

54

Tipo A0210 A0313 A0613 AS0210 AS0313 AS0613 Fig. dentado
51D 54 6800 Fresa con mango pequeña MD 16,08 15,56 18,81 17,11 16,30 19,62 Z5
Z5 − fino
51D 54 6840 Fresa con mango pequeña MD – 17,40 – 18,74 17,99 21,53 Z FINE
Z FINE − muy fino
51D 54 6900 Fresa con mango pequeña MD – 15,56 18,81 17,11 16,30 19,62 Z7
Z7 − medio, dentado en cruz
51D 54 6908 Fresa con mango pequeña MD – 17,40 – – – – Z9
Z9 − muy grueso (NE / AL)
52D 54 6910 Fresa con mango pequeña MD – 11,80 14,23 – 12,54 14,82 Z7
Z7 − medio, dentado en cruz

Descripción de la forma Cilindro Cilindro con dentado frontal

⌀ del cabezal (54 6800, 54 6840, 54 6900, 54 6908) mm 2 3 6 2 3 6
⌀ del cabezal (54 6910) mm – 3 6,3 – 3 6,3
Longitud de la cabeza L (54 6800, 54 6840, 54 6900, 54 6908) mm
1
Longitud de la cabeza L (54 6910) mm – –
1
Longitud total (54 6800, 54 6840, 54 6900, 54 6908) mm 40 40 43 40 43 43
Longitud total (54 6910) mm – 38 45 – 38 45

Tipo AF0324 C0210 C0313 C0613 D0302 D0403 Fig. dentado
51D 54 6800 Fresa con mango pequeña MD – 17,11 16,30 20,43 17,11 23,08 Z5
Z5 − fino
51D 54 6840 Fresa con mango pequeña MD – – 18,15 – – 25,74 Z FINE
Z FINE − muy fino
51D 54 6900 Fresa con mango pequeña MD 20,87 17,11 16,30 20,43 ■ 17,11 ■ 23,08 Z7
Z7 − medio, dentado en cruz
51D 54 6908 Fresa con mango pequeña MD – – 18,15 – – 25,74 Z9
Z9 − muy grueso (NE / AL)
52D 54 6910 Fresa con mango pequeña MD – – 12,54 15,71 13,05 17,48 Z7
Z7 − medio, dentado en cruz
Cilindro con
Descripción de la forma superficie Esferocilíndrica (WRC) Bola
guía
⌀ del cabezal (54 6800, 54 6840, 54 6900, 54 6908) mm 3 2 3 6 3 4
⌀ del cabezal (54 6910) mm – – 3 6,3 3 4
Longitud de la cabeza L (54 6800, 54 6840, 54 6900, 54 6908) mm
1
Longitud de la cabeza L (54 6910) mm – –
1
Longitud total (54 6800, 54 6840, 54 6900, 54 6908) mm 40 40 40 43 40 34
Longitud total (54 6910) mm – – 38 44 38 38
311
