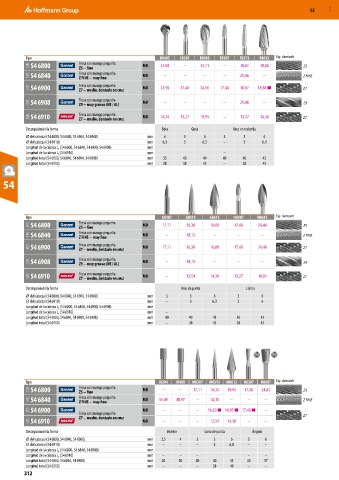

52 MXD

Tipo D0605 E0307 E0610 F0307 F0313 F0613 Fig. dentado
51D 54 6800 Fresa con mango pequeña MD 21,98 – 24,71 – 18,07 18,88 Z5
Z5 − fino
51D 54 6840 Fresa con mango pequeña MD – – – – 20,06 – Z FINE
Z FINE − muy fino
51D 54 6900 Fresa con mango pequeña MD 21,98 17,48 24,56 17,48 18,07 18,88 ■ Z7
Z7 − medio, dentado en cruz
51D 54 6908 Fresa con mango pequeña MD – – – – 20,06 – Z9
Z9 − muy grueso (NE / AL)
52D 54 6910 Fresa con mango pequeña MD 16,74 13,27 18,95 – 13,72 14,38 Z7
Z7 − medio, dentado en cruz
Descripción de la forma Bola Gota Arco en redonda
⌀ del cabezal (54 6800, 54 6840, 54 6900, 54 6908) mm 6 3 6 3 3 6
⌀ del cabezal (54 6910) mm 6,3 3 6,3 – 3 6,4
Longitud de la cabeza L (54 6800, 54 6840, 54 6900, 54 6908) mm
1
Longitud de la cabeza L (54 6910) mm –
1
Longitud total (54 6800, 54 6840, 54 6900, 54 6908) mm 35 40 40 40 40 43
Longitud total (54 6910) mm 38 38 42 – 38 45
54

Tipo G0307 G0313 G0613 H0307 H0613 Fig. dentado
51D 54 6800 Fresa con mango pequeña MD 17,11 16,30 18,88 17,48 24,48 Z5
Z5 − fino
51D 54 6840 Fresa con mango pequeña MD – 18,15 – – – Z FINE
Z FINE − muy fino
51D 54 6900 Fresa con mango pequeña MD 17,11 16,30 18,88 17,48 24,48 Z7
Z7 − medio, dentado en cruz
51D 54 6908 Fresa con mango pequeña MD – 18,15 – – – Z9
Z9 − muy grueso (NE / AL)
52D 54 6910 Fresa con mango pequeña MD – 12,54 14,38 13,27 18,81 Z7
Z7 − medio, dentado en cruz
Descripción de la forma Arco de punta Llama
⌀ del cabezal (54 6800, 54 6840, 54 6900, 54 6908) mm 3 3 6 3 6
⌀ del cabezal (54 6910) mm – 3 6,3 3 6
Longitud de la cabeza L (54 6800, 54 6840, 54 6900, 54 6908) mm
1
Longitud de la cabeza L (54 6910) mm –
1
Longitud total (54 6800, 54 6840, 54 6900, 54 6908) mm 40 40 43 40 43
Longitud total (54 6910) mm – 38 45 38 43

Tipo I0204 I0408 M0307 M0311 M0613 N0307 N0607 Fig. dentado
51D 54 6800 Fresa con mango pequeña MD – – 17,11 16,30 18,95 17,48 24,85 Z5
Z5 − fino
51D 54 6840 Fresa con mango pequeña MD 33,49 48,97 – 18,15 – – – Z FINE
Z FINE − muy fino
51D 54 6900 Fresa con mango pequeña MD – – – 16,30 ■ 18,95 ■ 17,48 ■ – Z7

52D 54 6910 Z7 − medio, dentado en cruz MD – – – 12,54 14,38 – –
Descripción de la forma interior Cono de punta Ángulo
⌀ del cabezal (54 6800, 54 6840, 54 6900) mm 2,5 4 3 3 6 3 6
⌀ del cabezal (54 6910) mm – – – 3 6,8 – –
Longitud de la cabeza L (54 6800, 54 6840, 54 6900) mm
1
Longitud de la cabeza L (54 6910) mm – – – – –
1
Longitud total (54 6800, 54 6840, 54 6900) mm 40 50 40 40 43 40 37
Longitud total (54 6910) mm – – – 38 49 – –
312
