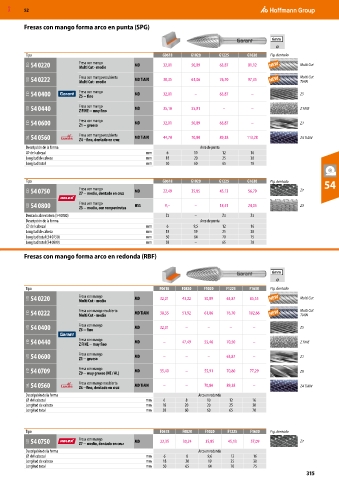

Page 1453 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Fresas con mango forma arco en punta (SPG)

6mm

Tipo G0618 G1020 G1225 G1630 Fig. dentado
51D 54 0220 Fresa con mango MD 32,01 50,89 63,87 81,12 Multi Cut
Multi Cut - medio
51D 54 0222 Fresa con mango recubierta MD TiAlN 38,35 61,06 76,70 97,35 Multi Cut
TiAlN
Multi Cut - medio
51D 54 0400 Fresa con mango MD 32,01 – 63,87 – Z5
Z5 − fino
51D 54 0440 Fresa con mango MD 35,10 55,91 – – Z FINE
Z FINE − muy fino
51D 54 0600 Fresa con mango MD 32,01 50,89 63,87 – Z1
Z1 − grueso

56L 54 0560 Fresa con mango recubierta MD TiAlN 44,70 70,80 89,38 113,28 Z4 TiAlN
Z4 −fino, dentado en cruz
Descripción de la forma Arco de punta
⌀ del cabezal mm 6 10 12 16
Longitud de cabeza mm 18 20 25 30
Longitud total mm 50 60 65 70

Tipo G0618 G1020 G1225 G1630 Fig. dentado 54
52D 54 0750 Fresa con mango MD 22,49 35,85 45,13 56,79 Z7
Z7 − medio, dentado en cruz
52D 54 0800 Fresa con mango HSS 9,– – 18,51 24,05 Z3
Z3 − medio, con rompevirutas
Dentado abreviatura (54 0800) Z3 – Z3 Z3
Descripción de la forma Arco de punta
⌀ del cabezal mm 6 9,5 12 16
Longitud de cabeza mm 18 19 25 30
Longitud total (54 0750) mm 50 64 70 75
Longitud total (54 0800) mm 58 – 65 70

Fresas con mango forma arco en redonda (RBF)

6mm

Tipo F0618 F0820 F1020 F1225 F1630 Fig. dentado
51D 54 0220 Fresa con mango MD 32,01 43,22 50,89 63,87 85,55 Multi Cut
Multi Cut - medio
51D 54 0222 Fresa con mango recubierta MD TiAlN 38,35 51,92 61,06 76,70 102,66 Multi Cut
Multi Cut - medio
TiAlN
51D 54 0400 Fresa con mango MD 32,01 – – – – Z5
Z5 − fino
51D 54 0440 Fresa con mango MD – 47,49 55,46 70,50 – Z FINE
Z FINE − muy fino

51D 54 0600 Fresa con mango MD – – – 63,87 – Z1
Z1 − grueso
51D 54 0709 Fresa con mango MD 35,40 – 55,91 70,80 77,29 Z9
Z9 − muy grueso (NE / AL)
56L 54 0560 Fresa con mango recubierta MD TiAlN – – 70,80 89,38 – Z4 TiAlN
Z4 −fino, dentado en cruz
Descripción de la forma Arco en redonda
⌀ del cabezal mm 6 8 10 12 16
Longitud de cabeza mm 18 20 20 25 30
Longitud total mm 50 60 60 65 70

Tipo F0618 F0820 F1020 F1225 F1630 Fig. dentado
52D 54 0750 Fresa con mango MD 22,35 30,24 35,85 45,13 57,09 Z7
Z7 − medio, dentado en cruz
Descripción de la forma Arco en redonda
⌀ del cabezal mm 6 8 9,6 12 16
Longitud de cabeza mm 18 20 19 25 30
Longitud total mm 50 65 64 70 75
315
