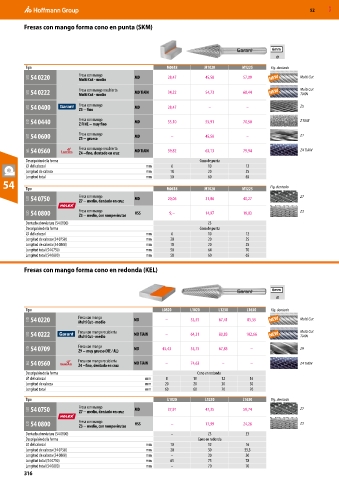

Page 1454 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Fresas con mango forma cono en punta (SKM)

6mm

Tipo M0618 M1020 M1225 Fig. dentado
51D 54 0220 Fresa con mango MD 28,47 45,58 57,09 Multi Cut
Multi Cut - medio

51D 54 0222 Fresa con mango recubierta MD TiAlN 34,22 54,73 68,44 Multi Cut
TiAlN
Multi Cut - medio
51D 54 0400 Fresa con mango MD 28,47 – – Z5
Z5 − fino
51D 54 0440 Fresa con mango MD 35,10 55,91 70,50 Z FINE
Z FINE − muy fino
51D 54 0600 Fresa con mango MD – 45,58 – Z1
Z1 − grueso
56L 54 0560 Fresa con mango recubierta MD TiAlN 39,82 63,13 79,94 Z4 TiAlN
Z4 −fino, dentado en cruz
Descripción de la forma Cono de punta
⌀ del cabezal mm 6 10 12
Longitud de cabeza mm 18 20 25
Longitud total mm 50 60 65
54 Tipo M0618 M1020 M1225 Fig. dentado

52D 54 0750 Fresa con mango MD 20,06 31,86 40,27 Z7
Z7 − medio, dentado en cruz
52D 54 0800 Fresa con mango HSS 9,– 14,97 19,03 Z3
Z3 − medio, con rompevirutas
Dentado abreviatura (54 0800) Z3
Descripción de la forma Cono de punta
⌀ del cabezal mm 6 10 12
Longitud de cabeza (54 0750) mm 20 20 25
Longitud de cabeza (54 0800) mm 18 20 25
Longitud total (54 0750) mm 50 64 70
Longitud total (54 0800) mm 58 60 65

Fresas con mango forma cono en redonda (KEL)

6mm

Tipo L0820 L1020 L1230 L1630 Fig. dentado

51D 54 0220 Fresa con mango MD – 53,55 67,41 85,55 Multi Cut
Multi Cut - medio
51D 54 0222 Fresa con mango recubierta MD TiAlN – 64,31 80,83 102,66 Multi Cut
Multi Cut - medio
TiAlN
51D 54 0709 Fresa con mango MD 45,43 55,75 67,85 – Z9
Z9 − muy grueso (NE / AL)
56L 54 0560 Fresa con mango recubierta MD TiAlN – 74,63 – – Z4 TiAlN
Z4 −fino, dentado en cruz
Descripción de la forma Cono en redonda
⌀ del cabezal mm 8 10 12 16
Longitud de cabeza mm 20 20 30 30
Longitud total mm 60 60 70 70
Tipo L1020 L1230 L1630 Fig. dentado
52D 54 0750 Fresa con mango MD 37,91 47,35 59,74 Z7
Z7 − medio, dentado en cruz
52D 54 0800 Fresa con mango HSS – 17,99 24,26 Z3
Z3 − medio, con rompevirutas
Dentado abreviatura (54 0800) – Z3 Z3
Descripción de la forma Cono en redonda
⌀ del cabezal mm 10 12 16
Longitud de cabeza (54 0750) mm 20 30 33,3
Longitud de cabeza (54 0800) mm – 30 30
Longitud total (54 0750) mm 65 75 78
Longitud total (54 0800) mm – 70 70
316
