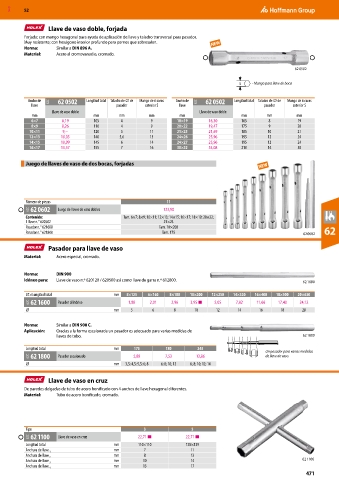

Page 1609 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Llave de vaso doble, forjada
Forjada; con mango hexagonal para ayuda de aplicación de llave y taladro transversal para pasador.
Muy resistente; con hexágono interior profundo para pernos que sobresalen.
Norma: Similar a DIN 896 A.
Material: Acero al cromovanadio, cromado.

62 0502

S - Mango para llave de boca

Ancho de 62C 62 0502 Longitud total Taladro de ⌀ de Mango de 6 caras Ancho de 62C 62 0502 Longitud total Taladro de ⌀ de Mango de 6 caras
llave pasador exterior S llave pasador exterior S
Llave de vaso doble Llave de vaso doble
mm mm mm mm mm mm mm mm
6×7 8,19 105 4 9 18×19 16,30 165 8 19
8×9 8,26 110 4 9 20×22 19,47 175 9 20
10×11 9,– 120 5 11 21×23 21,69 185 10 21
12×13 10,03 140 5,6 13 24×26 25,96 195 12 24
14×15 10,99 145 6 14 24×27 25,96 195 12 24
16×17 13,57 155 7 16 30×32 34,08 210 14 30

Juego de llaves de vaso de dos bocas, forjadas

Número de piezas 11
62C 62 0602 Juego de llaves de vaso dobles 123,90
Contenido: Tam. 6×7; 8×9; 10×11; 12×13; 14×15; 16×17; 18×19; 20×22;
1 llave n.° 620502 21×23
Pasador n.° 621600 Tam. 10×200
Pasador n.° 621800 Tam. 175 62 0602 62

Pasador para llave de vaso
Material: Acero especial, cromado.

Norma: DIN 900
Idóneo para: Llave de vaso n.º 620120 / 620500 así como llave de garra n.º 612800. 62 1600

⌀×Longitud total mm 5×125 6×160 8×180 10×200 12×250 14×320 16×400 18×500 20×630
62C 62 1600 Pasador cilíndrico 1,88 2,01 2,96 3,95 ■ 5,05 7,82 11,66 17,40 24,12
⌀ mm 5 6 8 10 12 14 16 18 20

Norma: Similar a DIN 900 C.
Aplicación: Gracias a la forma escalonada un pasador es adecuado para varias medidas de
llaves de tubo. 62 1800

Longitud total mm 175 180 245 Un pasador para varias medidas
62C 62 1800 Pasador escalonado 5,89 7,53 13,86 de llave de vaso.
⌀ mm 3,5; 4,5; 5,5; 6; 8 6; 8; 10; 12 6; 8; 10; 12; 14

Llave de vaso en cruz
De paredes delgadas de tubo de acero bonificado con 4 anchos de llave hexagonal diferentes.
Material: Tubo de acero bonificado, cromado.

Tipo 3 5
62C 62 1100 Llave de vaso en cruz 22,71 ■ 22,71 ■
Longitud total mm 110×110 128×129
Anchura de llave 1 mm 7 11
Anchura de llave 2 mm 8 13
Anchura de llave 3 mm 10 14 62 1100
Anchura de llave 4 mm 13 17
471
