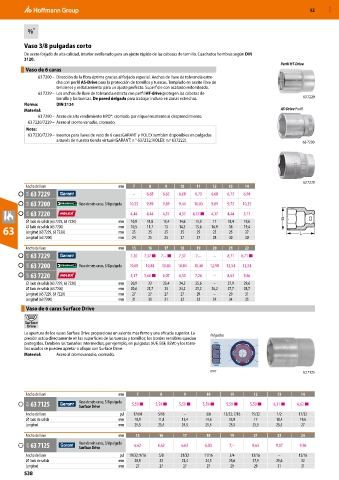

Page 1676 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Vaso 3/8 pulgadas corto
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrados hembras según DIN
3120.
Perfil HT-Drive
Vaso de 6 caras
63 7200 – Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estre-
cha con perfil AS-Drive para la protección de tornillos y tuercas. Templado en aceite libre de
tensiones y resbalamiento para un ajuste perfecto. Superficie con acabado redondeado.
63 7229 – Los anchos de llave de tolerancia estricta con perfil HT-drive protegen las cabezas de
tornillo y las tuercas. De pared delgada para trabajar incluso en zonas estrechas. 63 7229
Norma: DIN 3124
Material: AS-Drive Profil
63 7200 – Acero de alto rendimiento HPQ®, cromado por níquel resistente al desprendimiento.
63 7220/7229 – Acero al cromo vanadio, cromado.
Nota:
63 7220/7229 – insertos para llaves de vaso de 6 carasGARANT y HOLEX también disponibles en pulgadas
a través de nuestra tienda virtual (GARANT: n.° 637232; HOLEX: n.º 637222). 63 7200

63 7220
Ancho de llave mm 7 8 9 10 11 12 13 14
61A 63 7229 – 6,68 6,62 6,68 6,73 6,68 6,73 6,94
63A 63 7200 Vaso de seis caras, 3/8 pulgada 10,25 9,89 9,89 9,44 10,03 9,89 9,73 10,32
62A 63 7220 4,44 4,44 4,37 4,37 4,37 ■ 4,37 4,44 5,17
⌀ lado de salida (63 7229, 63 7220) mm 10,9 11,8 13,4 14,6 15,9 17 18,4 19,6
63 ⌀ lado de salida (63 7200) mm 10,5 11,7 13 14,3 15,6 16,9 18 19,4
25
25
25
25
mm
27
25
Longitud (63 7229, 63 7220)
25
25
Longitud (63 7200) mm 24 25 25 27 27 28 30 30
Ancho de llave mm 15 16 17 18 19 20 21 22
61A 63 7229 7,20 7,37 ■ 7,– ■ 7,37 7,– – 8,71 8,71 ■
63A 63 7200 Vaso de seis caras, 3/8 pulgada 10,69 10,84 10,40 10,84 10,40 12,98 12,54 12,54
62A 63 7220 5,37 5,66 ■ 6,07 6,50 7,26 – 8,63 9,66
⌀ lado de salida (63 7229, 63 7220) mm 20,9 22 23,4 24,5 25,6 – 27,9 29,6
⌀ lado de salida (63 7200) mm 20,6 21,7 23 24,2 25,2 26,2 27,7 28,7
Longitud (63 7229, 63 7220) mm 27 27 27 27 29 – 29 31
Longitud (63 7200) mm 31 31 31 32 32 34 34 35
Vaso de 6 caras Surface Drive
Surface
Drive
La apertura de los vasos Surface Drive proporciona un asiento más firme y una eficacia superior. La Pulgadas
presión actúa directamente en las superficies de las tuercas y tornillos; los bordes sensibles quedan
protegidos. También los tamaños intermedios, por ejemplo, en pulgadas (A/F, BSF, BSW) y los torni-
llos usados se pueden apretar o aflojar con Surface Drive.
Material: Acero al cromovanadio, cromado.

mm 63 7125

Ancho de llave mm 7 8 9 10 11 12 13 14
61A 63 7125 Vaso de seis caras, 3/8 pulgada 5,59 ■ 5,59 ■ 5,59 ■ 5,59 ■ 5,59 ■ 5,59 ■ 6,11 ■ 6,62 ■
Surface Drive
Ancho de llave pul 17/64 5/16 – 3/8 13/32; 7/16 15/32 1/2 17/32
⌀ lado de salida mm 10,9 11,8 13,4 14,6 15,9 17 18,4 19,6
Longitud mm 25,5 25,5 25,5 25,5 25,5 25,5 25,5 27
Ancho de llave mm 15 16 17 18 19 21 22 24
61A 63 7125 Vaso de seis caras, 3/8 pulgada 6,62 6,62 6,62 6,83 7,– 8,63 9,07 9,96
Surface Drive
Ancho de llave pul 19/32; 9/16 5/8 21/32 11/16 3/4 13/16 – 15/16
⌀ lado de salida mm 20,9 22 23,4 24,5 25,6 27,9 29,6 32
Longitud mm 27 27 27 27 29 29 31 31
538
