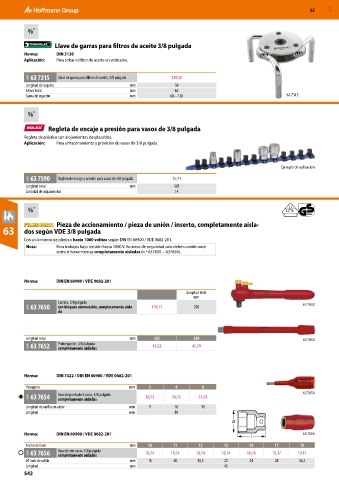

Page 1680 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Llave de garras para filtros de aceite 3/8 pulgada
Norma: DIN 3120
Aplicación: Para soltar el filtro de aceite en vehículos.

63A 63 7315 Llave de garras para filtros de aceite, 3/8 pulgada 128,32
Longitud de la garra mm 50
Altura total mm 65
Gama de sujeción mm 68 – 120 63 7315

Regleta de encaje a presión para vasos de 3/8 pulgada

Regleta de plástico con alojamientos desplazables.
Aplicación: Para almacenamiento y provisión de vasos de 3/8 pulgada.

Ejemplo de aplicación

62A 63 7590 Regleta de encaje a presión para vasos de 3/8 pulgada 15,41
Longitud total mm 305
Cantidad de alojamientos 14

Pieza de accionamiento / pieza de unión / inserto, completamente aisla-
63 dos según VDE 3/8 pulgada

Con aislamiento de plástico hasta 1000 voltios según DIN EN 60900 / VDE 0682-201.
Nota: Para trabajos bajo tensión hasta 1000 V. En áreas de seguridad solo deben combinarse
entre sí herramientas completamente aisladas (n.º 637650 − 637656).

Norma: DIN EN 60900 / VDE 0682-201

Longitud total

mm
Carraca, 3/8 pulgada 63 7650
66A 63 7650 con bloqueo conmutable, completamente aisla- 119,77 200
da

Longitud total mm 125 250 63 7652
66A 63 7652 Prolongación, 3/8 pulgada 43,52 47,79
completamente aisladas

Norma: DIN 7422 / DIN EN 60900 / VDE 0682-201
Hexágono mm 5 6 8
66A 63 7654 Vaso de punta de 6 caras, 3/8 pulgada 36,73 36,73 37,03 63 7654
completamente aisladas
Longitud de varilla sin aislar mm 9 10 11
Longitud mm 80

Norma: DIN EN 60900 / VDE 0682-201 63 7656
L
Ancho de llave mm 10 11 12 13 14 17 19
66A 63 7656 Vaso de seis caras, 3/8 pulgada 18,74 18,74 18,74 18,74 18,74 19,17 19,17
completamente aisladas
⌀ lado de salida mm 18 20 20,5 22 24 28 30,2
Longitud mm 45
542
