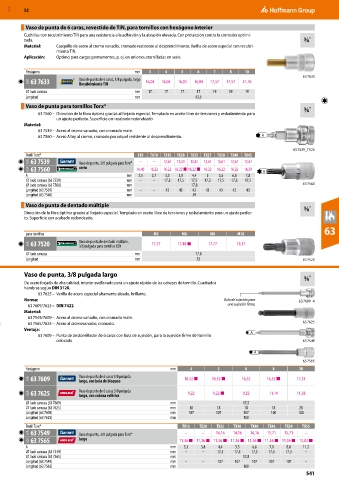

MXD 52

Vaso de punta de 6 caras, revestido de TiN, para tornillos con hexágono interior
Cuchillas con recubrimiento TiN para una resistencia a la adhesión y la abrasión elevada. Con protección contra la corrosión optimi-
zada.
Material: Casquillo de acero al cromo vanadio, cromado resistente al desprendimiento. Varilla de acero especial con recubri-
miento TiN.
Aplicación: Óptimo para cargas permanentes, p. ej. en uniones atornilladas en serie.

Hexágono mm 3 4 5 6 7 8 10
63 7633
63O 63 7633 Vaso de punta de 6 caras, 3/8 pulgada, largo 16,04 16,04 16,04 16,04 17,57 17,57 21,10
Recubrimiento TiN
⌀ lado carraca mm 17 17 17 17 19 19 19
Longitud mm 43,5
Vaso de punta para tornillos Torx®
63 7560 – Dirección de la fibra óptima gracias al forjado especial. Templado en aceite libre de tensiones y resbalamiento para
un ajuste perfecto. Superficie con acabado redondeado.
Material:
63 7539 – Acero al cromo vanadio, con cromado mate.
63 7560 – Acero Alloy al cromo, cromado por níquel resistente al desprendimiento. A

63 7539_TX25
Perfil Torx® TX9 TX10 TX15 TX20 TX25 TX27 TX30 TX40 TX45
61A 63 7539 Vaso de punta, 3/8 pulgada para Torx® – – 12,61 12,61 12,61 12,61 12,61 12,61 12,61
63A 63 7560 corto 16,45 16,22 16,22 16,22 ■ 16,22 ■ 16,22 16,22 16,22 16,59 A
A mm 2,5 2,7 3,3 3,8 4,4 5 5,5 6,6 7,8
⌀ lado carraca (63 7539) mm – – 17,5 17,5 17,5 17,5 17,5 17,5 17,5
⌀ lado carraca (63 7560) mm 17,8 63 7560
Longitud (63 7539) mm – – 43 43 43 43 43 43 43
Longitud (63 7560) mm 49
Vaso de punta de dentado múltiple
Dirección de la fibra óptima gracias al forjado especial. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfec-
to. Superficie con acabado redondeado.
63
para tornillos M5 M6 M8 M10
63A 63 7520 Vaso de punta de dentado múltiple, 17,77 17,48 ■ 17,77 19,17
3/8 pulgada para tornillos XZN
⌀ lado carraca mm 17,8
Longitud mm 52 63 7520

Vaso de punta, 3/8 pulgada largo
De acero forjado de alta calidad, interior avellanado para un ajuste rápido de las cabezas de tornillo. Cuadrados
hembras según DIN 3120.
63 7625 – Varilla de acero especial altamente aleado, brillante.
Norma: Bola de sujeción para 63 7609_4
63 7609/7625 – DIN 7422 una sujeción firme.
Material:
63 7549/7609 – Acero al cromo vanadio, con cromado mate.
63 7565/7625 – Acero al cromovanadio, cromado. 63 7625
Ventaja:
63 7609 – Punta de destornillador de 6 caras con bola de sujeción, para la sujeción firme del tornillo A
colocado 63 7549

A
63 7565
Hexágono mm 4 5 6 8 10
61A 63 7609 Vaso de punta de 6 caras 3/8 pulgada 16,52 ■ 16,52 ■ 16,52 16,52 ■ 17,33
largo, con bola de bloqueo

62A 63 7625 Vaso de punta de 6 caras 3/8 pulgada 9,22 9,22 ■ 9,22 11,14 11,58
larga, con cabeza esférica
⌀ lado carraca (63 7609) mm 17,5
⌀ lado carraca (63 7625) mm 18 18 18 18 20
Longitud (63 7609) mm 107 107 107 100 100
Longitud (63 7625) mm 100
Perfil Torx® TX15 TX20 TX25 TX30 TX40 TX45 TX50 TX55
61A 63 7549 Vaso de punta, 3/8 pulgada para Torx® – – 14,16 14,16 14,16 15,71 15,71 –
62A 63 7565 largo 11,36 ■ 11,36 ■ 11,36 ■ 11,36 ■ 11,36 ■ 11,36 ■ 11,36 ■ 12,84 ■
A mm 3,3 3,8 4,4 5,5 6,6 7,8 8,8 11,2
⌀ lado carraca (63 7549) mm – – 17,5 17,5 17,5 17,5 17,5 –
⌀ lado carraca (63 7565) mm 17,8
Longitud (63 7549) mm – – 107 107 107 107 107 –
Longitud (63 7565) mm 100
541
