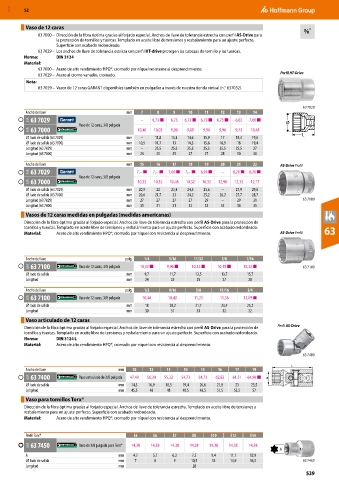

Page 1677 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Vaso de 12 caras
63 7000 – Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha con perfil AS-Drive para
la protección de tornillos y tuercas. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfecto.
Superficie con acabado redondeado.
63 7029 – Los anchos de llave de tolerancia estricta con perfil HT-drive protegen las cabezas de tornillo y las tuercas.
Norma: DIN 3124
Material:
63 7000 – Acero de alto rendimiento HPQ®, cromado por níquel resistente al desprendimiento.
63 7029 – Acero al cromo vanadio, cromado. Perfil HT-Drive
Nota:
63 7029 – Vasos de 12 caras GARANT disponibles también en pulgadas a través de nuestra tienda virtual (n.° 637032).

63 7029
Ancho de llave mm 7 8 9 10 11 12 13 14
61A 63 7029 – 6,73 ■ 6,73 6,73 ■ 6,73 ■ 6,73 ■ 6,62 7,06 ■
Vaso de 12 caras, 3/8 pulgada
63A 63 7000 10,40 10,03 9,96 9,89 9,96 9,96 9,73 10,48
⌀ lado de salida (63 7029) mm – 11,8 13,4 14,6 15,9 17 18,4 19,6
⌀ lado de salida (63 7000) mm 10,5 11,7 13 14,3 15,6 16,9 18 19,4
Longitud (63 7029) mm – 25,5 25,5 25,5 25,5 25,5 25,5 27
Longitud (63 7000) mm 24 25 25 27 27 28 30 30

Ancho de llave mm 15 16 17 18 19 20 21 22 AS-Drive Profil
61A 63 7029 7,– ■ 7,– ■ 7,06 ■ 7,– ■ 6,94 ■ – 8,26 ■ 8,26 ■
Vaso de 12 caras, 3/8 pulgada
63A 63 7000 10,32 10,32 10,48 10,32 10,32 12,98 12,32 12,17
⌀ lado de salida (63 7029) mm 20,9 22 23,4 24,5 25,6 – 27,9 29,6
⌀ lado de salida (63 7000) mm 20,6 21,7 23 24,2 25,2 26,2 27,7 28,7
Longitud (63 7029) mm 27 27 27 27 29 – 29 31 63 7000
Longitud (63 7000) mm 31 31 31 32 32 34 34 35
Vasos de 12 caras medidas en pulgadas (medidas americanas)
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha con perfil AS-Drive para la protección de
tornillos y tuercas. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfecto. Superficie con acabado redondeado. 63
Material: Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento. AS-Drive Profil

Ancho de llave pulg. 1/4 5/16 11/32 3/8 7/16
63A 63 7100 Vaso de 12 caras, 3/8 pulgada 10,32 ■ 9,96 ■ 10,32 ■ 10,18 ■ 10,32 ■ 63 7100
⌀ lado de salida mm 9,7 11,7 12,5 13,7 15,7
Longitud mm 24 25 25 27 28
Ancho de llave pulg. 1/2 9/16 5/8 11/16 3/4
63A 63 7100 Vaso de 12 caras, 3/8 pulgada 10,40 10,40 11,21 11,36 12,09 ■
⌀ lado de salida mm 18 20,2 21,7 23,4 25,2
Longitud mm 30 31 31 32 32
Vaso articulado de 12 caras
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha con perfil AS-Drive para la protección de Perfil AS-Drive
tornillos y tuercas. Templado en aceite libre de tensiones y resbalamiento para un ajuste perfecto. Superficie con acabado redondeado.
Norma: DIN 3124 L
Material: Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.
63 7400

Ancho de llave mm 10 12 13 14 15 16 17 19
63A 63 7400 Vaso articulado de 3/8 pulgada 47,49 56,34 55,32 54,73 54,73 62,83 61,51 64,90 ■
⌀ lado de salida mm 14,3 16,9 18,3 19,4 20,6 21,8 23 25,5
Longitud mm 45,5 48 48 48,5 48,5 51,5 53,5 57
Vaso para tornillos Torx®
Dirección de la fibra óptima gracias al forjado especial. Anchos de llave de tolerancia estrecha. Templado en aceite libre de tensiones y
resbalamiento para un ajuste perfecto. Superficie con acabado redondeado.
Material: Acero de alto rendimiento HPQ®, cromado por níquel con resistencia al desprendimiento.

Perfil Torx® E5 E6 E7 E8 E10 E12 E14
63A 63 7450 Vaso de 3/8 pulgada para Torx® 14,38 14,38 14,38 14,38 14,38 14,38 14,38
A
A mm 4,7 5,7 6,2 7,5 9,4 11,1 12,9
⌀ lado de salida mm 7 8 9 10,5 13 14,9 16,5 63 7450
Longitud mm 28
