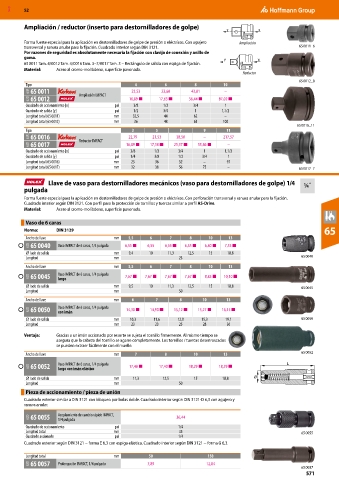

MXD 52

Ampliación / reductor (inserto para destornilladores de golpe) Y X

Forma fuerte especial para la aplicación en destornilladores de golpe de presión o eléctricos. Con agujero Ampliación
transversal y ranura anular para la fijación. Cuadrado interior según DIN 3121. 65 0011_6
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de
goma. Y X
65 0011 Tam. 4/0012 Tam. 4/0016 Tam. 3–7/0017 Tam. 3 – Rectángulo de salida con espiga de fijación.
Material: Acero al cromo-molibdeno, superficie pavonada.
Reductor
65 0012_8
Tipo 4 6 8 10
63R 65 0011 Ampliación IMPACT 23,53 23,60 43,81 –
62D 65 0012 16,89 ■ 17,63 ■ 36,44 ■ 87,02 ■
Cuadrado de accionamiento [x] pul 3/8 1/2 3/4 1
Cuadrado de salida [y] pul 1/2 3/4 1 1,1/2
Longitud total (65 0011) mm 32,5 44 62 –
Longitud total (65 0012) mm 36 48 63 100
65 0016_11
Tipo 3 5 7 9 11
63R 65 0016 Reductor IMPACT 22,79 21,53 38,50 – 217,57
62D 65 0017 16,89 ■ 17,18 ■ 25,37 ■ 55,46 ■ –
Cuadrado de accionamiento [x] pul 3/8 1/2 3/4 1 1,1/2
Cuadrado de salida [y] pul 1/4 3/8 1/2 3/4 1
Longitud total (65 0016) mm 25 36 52 – 97
Longitud total (65 0017) mm 32 38 56 75 – 65 0017_7

Llave de vaso para destornilladores mecánicos (vaso para destornilladores de golpe) 1/4
pulgada
Forma fuerte especial para la aplicación en destornilladores de golpe de presión o eléctricos. Con perforación transversal y ranura anular para la fijación.
Cuadrado interior según DIN 3121. Con perfil para la protección de tornillos y tuercas similar a perfil AS-Drive.
Material: Acero al cromo-molibdeno, superficie pavonada.

Vaso de 6 caras
Norma: DIN 3129 65
Ancho de llave mm 5,5 6 7 8 10 13
62D 65 0040 Vaso IMPACT de 6 caras, 1/4 pulgada 6,55 ■ 6,55 6,55 ■ 6,55 ■ 6,80 ■ 7,53 ■
⌀ lado de salida mm 9,4 10 11,3 12,5 15 18,8
Longitud mm 23 65 0040
Ancho de llave mm 5,5 6 7 8 10 13
62D 65 0045 Vaso IMPACT de 6 caras, 1/4 pulgada 7,67 ■ 7,67 ■ 7,67 ■ 7,67 ■ 8,85 ■ 10,10 ■
largo
⌀ lado de salida mm 9,5 10 11,3 12,5 15 18,8 65 0045
Longitud mm 50
Ancho de llave mm 6 7 8 10 13
62D 65 0050 Vaso IMPACT de 6 caras, 1/4 pulgada 14,38 ■ 14,90 ■ 15,12 ■ 15,27 ■ 16,15 ■
con imán
⌀ lado de salida mm 10,3 11,6 12,8 15,3 19,1 65 0050
Longitud mm 23 23 25 28 30
Ventaja: Gracias a un imán accionado por resorte se sujeta el tornillo firmemente. Al mismo tiempo se
asegura que la cabeza del tornillo se agarre completamente. Los tornillos / tuercas desenroscados
se pueden extraer fácilmente con el muelle.
Ancho de llave mm 7 8 10 13 65 0052

62D 65 0052 Vaso IMPACT de 6 caras, 1/4 pulgada 17,40 ■ 17,40 ■ 18,29 ■ 18,29 ■ L
largo con imán elástico
⌀ lado de salida mm 11,3 12,5 15 18,8
Longitud mm 50
Pieza de accionamiento / pieza de unión
Cuadrado exterior similar a DIN 3121 con bloqueo por bolas doble. Cuadrado interior según DIN 3121-D 6,3 con agujero y
ranura anular.

62D 65 0055 Acoplamiento de cambio rápido IMPACT, 36,44
1/4 pulgada
Cuadrado de accionamiento pul 1/4
Longitud total mm 35 65 0055
Cuadrado accionado pul 1/4
Cuadrado exterior según DIN 3121 − forma E 6,3 con espiga elástica. Cuadrado interior según DIN 3121 − forma G 6,3.

Longitud total mm 50 150
62D 65 0057 Prolongación IMPACT, 1/4 pulgada 7,89 12,84
65 0057
