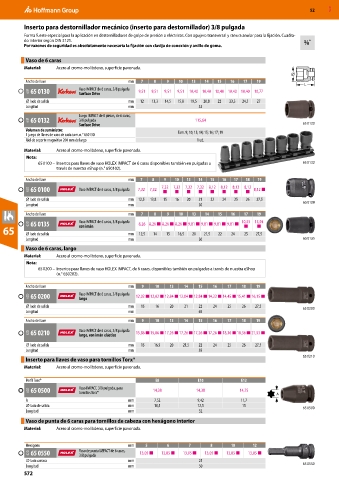

Page 1710 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Inserto para destornillador mecánico (inserto para destornillador) 3/8 pulgada
Forma fuerte especial para la aplicación en destornilladores de golpe de presión o eléctricos. Con agujero transversal y ranura anular para la fijación. Cuadra-
do interior según DIN 3121.
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.

Vaso de 6 caras
Material: Acero al cromo-molibdeno, superficie pavonada.

Ancho de llave mm 7 8 9 10 13 14 15 16 17 19
L
63R 65 0130 Vaso IMPACT de 6 caras, 3/8 pulgada 9,51 9,51 9,51 9,51 10,40 10,40 10,40 10,40 10,40 10,77
Surface Drive
⌀ lado de salida mm 12 13,3 14,5 15,8 19,5 20,8 22 23,3 24,5 27
Longitud mm 32
Juego IMPACT de 8 piezas, de 6 caras,
63R 65 0132 3/8 pulgada 115,64
Surface Drive 65 0130
Volumen de suministro: Tam. 9; 10; 13; 14; 15; 16; 17; 19
1 juego de llaves de vaso de cada tam. n.° 650130
Riel de soporte magnético 200 mm de largo 1 ud.
Material: Acero al cromo-molibdeno, superficie pavonada.
Nota:
65 0100 – Insertos para llaves de vaso HOLEX IMPACT de 6 caras disponibles también en pulgadas a 65 0132
través de nuestra eShop (n.° 650102).

Ancho de llave mm 7 8 9 10 13 14 15 16 17 18 19
62D 65 0100 Vaso IMPACT de 6 caras, 3/8 pulgada 7,32 7,32 7,32 7,32 7,32 7,32 8,12 8,12 8,12 8,12 8,12 ■
■
■
■
■
■
■
■
■
⌀ lado de salida mm 12,5 13,8 15 16 20 21 22 24 25 26 27,5 65 0100
Longitud mm 30
Ancho de llave mm 7 8 9 10 13 14 15 16 17 19
62D 65 0135 Vaso IMPACT de 6 caras, 3/8 pulgada 8,26 8,26 ■ 8,26 ■ 8,26 ■ 9,81 ■ 9,81 ■ 9,81 ■ 9,81 ■ 10,55 13,94
con imán
■
■
65 ⌀ lado de salida mm 12,5 14 15 16,5 20 21,5 22 24 25 27,5
Longitud mm 30 65 0135
Vaso de 6 caras, largo
Material: Acero al cromo-molibdeno, superficie pavonada.
Nota:
65 0200 – Insertos para llaves de vaso HOLEX IMPACT, de 6 caras, disponibles también en pulgadas a través de nuestra eShop
(n.° 650202).
Ancho de llave mm 9 10 13 14 15 16 17 18 19
62D 65 0200 Vaso IMPACT de 6 caras, 3/8 pulgada 12,02 ■ 12,02 ■ 12,84 ■ 12,84 ■ 12,84 ■ 14,23 ■ 14,45 ■ 15,41 ■ 16,15 ■
largo
⌀ lado de salida mm 15 16 20 21 22 24 25 26 27,5 65 0200
Longitud mm 65
Ancho de llave mm 9 10 13 14 15 16 17 18 19
62D 65 0210 Vaso IMPACT de 6 caras, 3/8 pulgada 15,86 ■ 15,86 ■ 17,26 ■ 17,26 ■ 17,26 ■ 17,26 ■ 18,36 ■ 18,36 ■ 21,53 ■
largo, con imán elástico
⌀ lado de salida mm 15 16,5 20 21,5 22 24 25 26 27,5
Longitud mm 55
65 0210
Inserto para llaves de vaso para tornillos Torx®
Material: Acero al cromo-molibdeno, superficie pavonada.

Perfil Torx® E8 E10 E12
62D 65 0500 Vaso IMPACT, 3/8 pulgada, para 14,38 14,38 14,75 A
tornillos Torx®
A mm 7,52 9,42 11,7
⌀ lado de salida mm 10,5 12,5 15 65 0500
Longitud mm 32
Vaso de punta de 6 caras para tornillos de cabeza con hexágono interior
Material: Acero al cromo-molibdeno, superficie pavonada.

Hexágono mm 5 6 7 8 10 12
62D 65 0550 Vaso de punta IMPACT de 6 caras, 13,05 ■ 13,05 ■ 13,05 ■ 13,05 ■ 13,05 ■ 13,05 ■
3/8 pulgada
⌀ lado carraca mm 25
Longitud mm 50 65 0550
572
