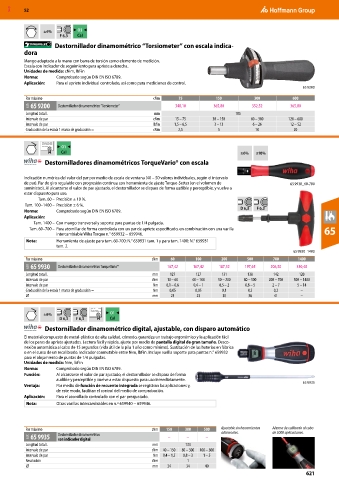

Page 1759 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

±4% O3
F 6,3 Cal
Destornillador dinamométrico “Torsiometer” con escala indica-
dora
Mango adaptado a la mano con barra de torsión como elemento de medición.
Escala con indicador de seguimiento para apriete a derecha.
Unidades de medida: cN·m, lbf·in
Norma: Comprobado según DIN EN ISO 6789.
Aplicación: Para el apriete individual controlado, así como para mediciones de control.
65 9200
Par máximo cNm 75 150 300 600
63A 65 9200 Destornillador dinamométrico ″Torsiometer″ 348,10 365,80 352,52 365,80
Longitud total L mm 185
Intervalo de par cNm 15 – 75 30 – 150 60 – 300 120 – 600
Intervalo de par lbfin 1,5 – 6,5 3 – 13 6 – 26 12 – 52
Graduación de la escala 1 marca de graduación = cNm 2,5 5 10 20

O1
Cal ±6% ±10%
Destornilladores dinamométricos TorqueVario® con escala

Indicación numérica del valor del par por medio de escala de ventana (40 – 50 valores individuales, según el intervalo
de par). Par de giro regulable con progresión continua con herramienta de ajuste Torque-Setter (en el volumen de 65 9930_60-700
suministro). Al alcanzarse el valor de par ajustado, el destornillador se dispara de forma audible y perceptible, y vuelve a
estar dispuesto para uso.
Tam. 60 – Precisión ± 10 %.
Tam. 100–1400 – Precisión ± 6 %.
Norma: Comprobado según DIN EN ISO 6789. D 6,3 F 6,3
Aplicación:
Tam. 1400 – Con mango transversal y soporte para puntas de 1/4 pulgada.
Tam. 60–700 – Para atornillar de forma controlada con un par de apriete especificado, en combinación con una varilla 65
intercambiable Wiha Torque n.° 659932 − 659946.
Nota: Herramienta de ajuste para tam. 60-700: N.° 659931 tam. 1 y para tam. 1400: N.° 659931
tam. 2.
65 9930_1400
Par máximo cNm 60 100 200 500 700 1400
63K 65 9930 Destornillador dinamométrico TorqueVario® 167,42 167,42 187,32 197,65 206,50 330,40
Longitud total L mm 127 127 131 138 142 120
Intervalo de par cNm 10 – 60 40 – 100 50 – 200 80 – 500 200 – 700 500 – 1400
Intervalo de par Nm 0,1 – 0,6 0,4 – 1 0,5 – 2 0,8 – 5 2 – 7 5 – 14
Graduación de la escala 1 marca de graduación = Nm 0,05 0,05 0,1 0,2 0,2 –
⌀ mm 23 23 30 36 41 –

±6% O1
D 6,3 F 6,3 Cal
Destornillador dinamométrico digital, ajustable, con disparo automático
El material compuesto de metal-plástico de alta calidad, cómodo, garantiza un trabajo ergonómico y la aplicación fácil
de los pares de apriete ajustados. Lectura fácil y rápida, ajuste por medio de pantalla digital de gran tamaño. Desco-
nexión automática al cabo de 15 segundos (vida útil de la pila 1 año como mínimo). Sustitución de las baterías en fábrica
o en el curso de un recalibrado. Indicador conmutable entre N·m, lbf·in. Incluye varilla soporte para puntas n.° 659932
para el alojamiento de puntas de 1/4 pulgadas.
Unidades de medida: N·m, lbf·in
Norma: Comprobado según DIN EN ISO 6789.
Función: Al alcanzarse el valor de par ajustado, el destornillador se dispara de forma
audible y perceptible y vuelve a estar dispuesto para uso inmediatamente. 65 9935
Ventaja: Por medio de función de recuento integrada se registran las aplicaciones y,
de este modo, facilitan el control del medio de comprobación.
Aplicación: Para el atornillado controlado con el par preajustado.
Nota: Otras varillas intercambiables en n.º 659940 − 659946.

Par máximo cNm 150 300 500 Ajustable sin herramientas Alarma de calibrado al cabo
adicionales.
de 5000 aplicaciones.
63K 65 9935 Destornillador dinamométrico – – –
con indicador digital
Longitud total L mm 134
Intervalo de par cNm 40 – 150 80 – 300 100 – 500
Intervalo de par Nm 0,4 – 1,5 0,8 – 3 1 – 5
Resolución cNm 1
⌀ mm 34 34 40
621
