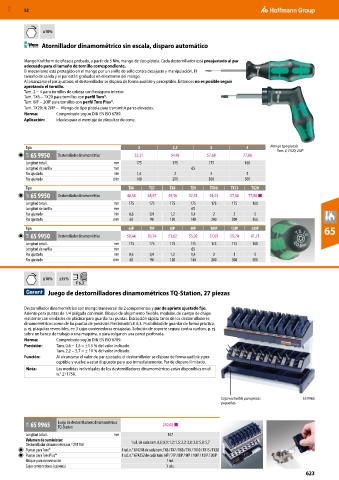

Page 1761 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

±10%

Atornillador dinamométrico sin escala, disparo automático

Mango Kraftform de eficacia probada, a partir de 5 Nm, mango de tipo pistola. Cada destornillador está preajustado al par
adecuado para el tamaño de tornillo correspondiente.
El mecanismo está protegido en el mango por un anillo de sello contra desajuste y manipulación. El
tamaño de salida y el par están grabados en el extremo del mango.
Al alcanzarse el par ajustado, el destornillador se dispara de forma audible y perceptible. Entonces no es posible seguir
apretando el tornillo.
Tam. 2 − 4 para tornillos de cabeza con hexágono interior.
Tam. TX6 − TX20 para tornillos con perfil Torx®.
Tam. 6IP − 20IP para tornillos con perfil Torx Plus®.
Tam. TX20; 4; 20IP – Mango de tipo pistola para transmitir pares elevados.
Norma: Comprobado según DIN EN ISO 6789.
Aplicación: Ideales para el montaje de plaquitas de corte.

Tipo 2 2,5 3 4 Mango tipo pistola
Tam. 4; TX20; 20IP
63F 65 9950 Destornillador dinamométrico 52,51 54,43 57,68 77,88
Longitud total L mm 175 175 175 160
Longitud de varilla mm 65
Par ajustado Nm 1,4 2 3 5
Par ajustado cNm 140 200 300 500
Tipo TX6 TX7 TX8 TX9 TX10 TX15 TX20
63F 65 9950 Destornillador dinamométrico 48,38 48,97 49,56 52,51 54,43 57,68 77,88 ■
Longitud total L mm 175 175 175 175 175 175 160
Longitud de varilla mm 65
Par ajustado Nm 0,6 0,9 1,2 1,4 2 3 5
Par ajustado cNm 60 90 120 140 200 300 500
Tipo 6IP 7IP 8IP 9IP 10IP 15IP 20IP 65
63F 65 9950 Destornillador dinamométrico 50,44 50,74 51,62 55,02 57,09 59,74 81,71
Longitud total L mm 175 175 175 175 175 175 160
Longitud de varilla mm 65
Par ajustado Nm 0,6 0,9 1,2 1,4 2 3 5
Par ajustado cNm 60 90 120 140 200 300 500

±10% ±15%
F 6,3
Juego de destornilladores dinamométricos TQ-Station, 27 piezas

Destornillador dinamométrico con mango transversal de 2 componentes y par de apriete ajustado fijo.
Asiento para puntas de 1/4 pulgada con imán. Bloque de alojamiento flexible, modular, de cuerpo de chapa
resistente con unidades de plástico para guardar las puntas. Extracción rápida tanto de los destornilladores
dinamométricos como de las puntas de precisión PrecisionBits E 6,3. Posibilidad de guardar de forma práctica,
p. ej. plaquitas reversibles, en 3 cajas contenedoras encajadas. Solución de soporte segura contra vuelcos, p. ej.
sobre un banco de trabajo o una máquina, o para colgar en una pared perforada.
Norma: Comprobado según DIN EN ISO 6789.
Precisión: Tam. 0,6 − 1,5 = ±1 5 % del valor indicado.
Tam. 2,2 − 5,7 = ± 10 % del valor indicado.
Función: Al alcanzarse el valor de par ajustado, el destornillador se dispara de forma audible y per-
ceptible y vuelve a estar dispuesto para uso inmediatamente. Par de disparo ilimitado.
Nota: Las medidas individuales de los destornilladores dinamométricos están disponibles en el
n.° 211750.

Cajón extraíble para piezas 65 9965
pequeñas.

21B 65 9965 Juego de destornilladores dinamométricos 250,02 ■
TQ-Station
Longitud total L mm 107
Volumen de suministro: 1 ud. de cada tam. 0,6; 0,9; 1,2; 1,5; 2,2; 3,0; 3,8; 5,0; 5,7
Destornillador dinamométrico n.º 211750
Puntas para Torx® 1 ud. n.° 674248 de cada tam. TX6 / TX7 / TX8 / TX9 / TX10 / TX15 / TX20
Puntas para Torx Plus® 1 ud. n.° 674252 de cada tam. 6IP / 7IP / 8IP / 9IP / 10IP / 15IP / 20IP
Bloque para conservación 1 ud.
Cajas contenedoras (cajones) 3 uds.
623
