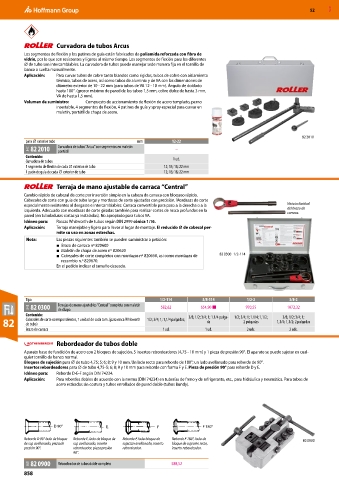

Page 1996 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Curvadora de tubos Arcus
Los segmentos de flexión y los patines de guía están fabricados de poliamida reforzada con fibra de
vidrio, por lo que son resistentes y ligeros al mismo tiempo. Los segmentos de flexión para los diferentes
⌀ de tubo son intercambiables. La curvadora de tubos puede manejar sede manera fija en el tornillo de
banco o suelta manualmente.
Aplicación: Para curvar tubos de cobre tanto blandos como rígidos, tubos de cobre con aislamiento
térmico, tubos de acero, así como tubos de aluminio y de VA con las dimensiones de
diámetro exterior de 10 - 22 mm (para tubos de VA 12 - 18 mm). Ángulo de doblado
hasta 180°. (grosor máximo de pared de los tubos 1,5 mm, cobre dulce de hasta 3 mm,
VA de hasta 1,5 mm).
Volumen de suministro: Compuesto de accionamiento de flexión de acero templado, perno
insertable, 4 segmentos de flexión, 4 patines de guía y spray especial para curvar en
maletín, portátil de chapa de acero.

82 2010
para ⌀ exterior tubo mm 12-22
84C 82 2010 Curvadora de tubos “Arcus” con segmentos en maletín –
portátil
Contenido: 1 ud.
Curvadora de tubos
1 segmento de flexión de cada ⌀ exterior de tubo 12; 15; 18; 22 mm
1 patín de guía de cada ⌀ exterior de tubo 12; 15; 18; 22 mm

Terraja de mano ajustable de carraca “Central”
Cambio rápido de cabezal de corte por inserción simple en la cabeza de carraca con bloqueo rápido.
Cabezales de corte con guía de tubo larga y mordazas de corte ajustadas con precisión. Mordazas de corte
especialmente resistentes al desgaste e intercambiables. Carraca convertible para paso a la derecha o a la Vista individual
del brazo de
izquierda. Adecuado con mordazas de corte giradas también para realizar cortes de rosca profundos en la carraca.
pared (en tubuladuras cortas ya instaladas). No apropiado para tubos VA.
Idóneo para: Roscas Whitworth de tubos según DIN 2999 cónica 1:16.
Aplicación: Terraja manejable y ligera para llevar al lugar de montaje. El reducido ⌀ de cabezal per-
mite su uso en zonas estrechas.
Nota: Las piezas siguientes también se pueden suministrar a petición:
■ Brazo de carraca nº 820600
■ Maletín de chapa de acero nº 820620
■ Cabezales de corte completos con mordazas nº 820650, así como mordazas de 82 0300_1/2-114
recambio n.º 820670.
En el pedido indicar el tamaño deseado.

Tipo 1/2-114 3/8-114 1/2-2 3/8-2
84B 82 0300 Terrajas de mano ajustables “Central” completa con maletín 582,62 654,90 ■ 970,55 1072,32
de chapa
Contenido: 3/8; 1/2; 3/4; 1; 1.1/4 pulga- 1/2; 3/4; 1; 1.1/4; 1,1/2; 3/8; 1/2; 3/4; 1;
82 Cabezales de corte correspondientes, 1 unidad de cada tam. (para rosca Whitworth 1/2; 3/4; 1; 1,1/4 pulgadas; da 2 pulgadas 1,1/4; 1,1/2; 2 pulgadas
de tubo)
Brazo de carraca 1 ud. 1 ud. 2 uds. 2 uds.
Rebordeador de tubos doble

Aparato base de fundición de acero con 2 bloques de sujeción, 5 insertos rebordeadores (4,75 - 10 mm) y 1 pieza de presión 90°. El aparato se puede sujetar en cual-
quier tornillo de banco normal.
Bloques de sujeción para ⌀ de tubo 4,75; 5; 6; 8; 9 y 10 mm. Un lado recto para reborde de 180°; un lado avellanado para reborde de 90°.
Insertos rebordeadores para ⌀ de tubo 4,75-5; 6; 8; 9 y 10 mm para reborde con forma F y E. Pieza de presión 90° para reborde D y E.
Idóneo para: Reborde D-E-F según DIN 74234.
Aplicación: Para rebordes dobles de acuerdo con la norma (DIN 74234) en tuberías de freno y de refrigerante, etc., para hidráulica y neumática. Para tubos de
acero estirados sin costura y tubos enrollados de pared doble (tubos Bundy).

D 90° E F F 180°

Reborde D 90° lado de bloque Reborde E, lado de bloque de Reborde F, lado bloque de Reborde F 180°, lado de 82 0900
de suj. avellanado, pieza de suj. avellanado, inserto sujeción avellanado, inserto bloque de sujeción recto,
presión 90°. rebordeador, pieza presión rebordeador. inserto rebordeador.
90°.
86B 82 0900 Rebordeador de tubos doble completo 588,52
