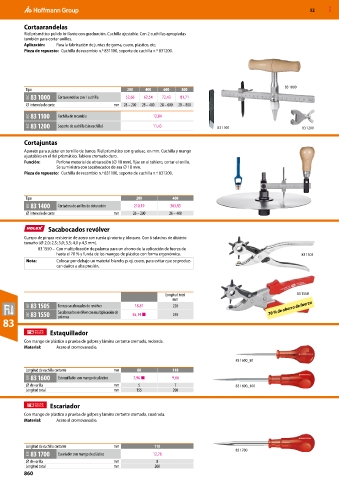

Page 1998 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Cortaarandelas
Riel prismático pulido brillante con graduación. Cuchilla ajustable. Con 2 cuchillas apropiadas
también para cortar anillos.
Aplicación: Para la fabricación de juntas de goma, cuero, plástico, etc.
Pieza de repuesto: Cuchilla de recambio n.º 831100, soporte de cuchilla n.º 831200.

83 1000
Tipo 200 400 600 800
86C 83 1000 Cortaarandelas con 1 cuchilla 52,66 62,54 72,43 81,71
⌀ intervalo de corte mm 28 – 200 28 – 400 28 – 600 28 – 800

86C 83 1100 Cuchilla de recambio 12,84
86C 83 1200 Soporte de cuchilla (sin cuchilla) 11,43 83 1100 83 1200

Cortajuntas
Aparato para sujetar en tornillo de banco. Riel prismático con graduac. en mm. Cuchilla y mango
ajustables en el riel prismático. Tablero cromado duro.
Función: Perforar material de obturación (⌀ 18 mm), fijar en el tablero, cortar el anillo.
Se suministra con sacabocados de asa ⌀ 18 mm.
Pieza de repuesto: Cuchilla de recambio n.º 831100, soporte de cuchilla n.º 831200.

Tipo 200 400
86C 83 1400 Cortadora de anillos de obturación 210,19 303,85
⌀ intervalo de corte mm 26 – 200 26 – 400

Sacabocados revólver
Cuerpo de pinzas resistente de acero con rueda giratoria y bloqueo. Con 6 taladros de distinto
tamaño (⌀ 2,0; 2,5; 3,0; 3,5; 4,0 y 4,5 mm).
83 1550 – Con multiplicación de palanca para un ahorro de la aplicación de fuerza de
hasta el 70 % y funda de los mangos de plástico con forma ergonómica. 83 1505
Nota: Colocar por debajo un material blando, p. ej. cuero, para evitar que se produz-
can daños a alta presión.

Longitud total 83 1550
mm
86C 83 1505 Tenaza sacabocados de revólver 18,81 220 70 % de ahorro de fuerza
86C 83 1550 Sacabocados revólver con multiplicación de 36,14 ■ 250
palanca
83
Estaquillador
Con mango de plástico a prueba de golpes y lámina cortante cromada, redonda.
Material: Acero al cromovanadio.
83 1600_80

Longitud de cuchilla cortante mm 80 110
83B 83 1600 Estaquillador con mango de plástico 7,96 ■ 9,66
⌀ de varilla mm 5 7 83 1600_100
Longitud total mm 155 200

Escariador
Con mango de plástico a prueba de golpes y lámina cortante cromada, cuadrada.
Material: Acero al cromovanadio.

Longitud de cuchilla cortante mm 110 83 1700
83B 83 1700 Escariador con mango de plástico 12,76
⌀ de varilla mm 8
Longitud total mm 200
860
