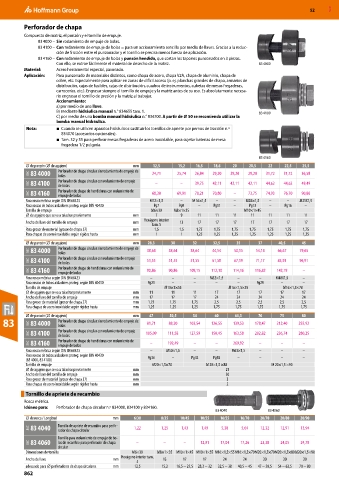

Page 2000 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Perforador de chapa
Compuesto de matriz, el punzón y el tornillo de empuje.
83 4000 – Sin rodamiento de empuje de bolas.
83 4100 – Con rodamiento de empuje de bolas = para un accionamiento sencillo por medio de llaves. Gracias a la reduc-
ción de fricción entre el punzonador y el tornillo se precisa menos fuerza de aplicación.
83 4160 – Con rodamiento de empuje de bolas y punzón hendido, que cortan los tapones punzonados en 3 piezas.
Con ello, se extrae fácilmente el material de desecho de la matriz. 83 4000
Material: Acero herramental especial, pavonado.
Aplicación: Para punzonado de materiales distintos, como chapa de acero, chapa V2A, chapa de aluminio, chapa de
cobre, etc. Especialmente para aplicar en zonas de difícil acceso (p. ej. planchas grandes de chapa, armarios de
distribución, cajas de fusibles, cajas de distribución, cuadros de instrumentos, cubetas de mesas fregaderas,
carrocerías, etc.). Engrasar siempre el tornillo de empuje y la matriz antes de su uso. Es absolutamente necesa-
rio engrasar el tornillo de presión y la matriz al trabajar.
Accionamiento:
a) por medio de una llave.
B) mediante hidráulica manual n.° 834655 tam. 1. 83 4100
C) por medio de una bomba manual hidráulica n.° 834700. A partir de ⌀ 50 se recomienda utilizar la
bomba manual hidráulica.
Nota: ■ Cuando se utilicen aparatos hidráulicos sustituir los tornillos de apriete por pernos de tracción n.º
834070 (accesorios opcionales).
■ Tam. 32 y 35 para perforar mesas fregaderas de acero inoxidable, para sujetar baterías de mesa
fregadera 1/2 pulgada.

83 4160
⌀ de punzón (⌀ de agujero) mm 12,5 15,2 16,5 18,6 20 20,5 22 22,5 25,5
86C 83 4000 Perforador de chapa circular sin rodamiento de empuje de 24,71 25,74 26,84 29,20 29,20 29,20 31,72 31,72 36,58
bolas
86C 83 4100 Perforador de chapa circular con rodamiento de empuje – – 39,75 42,11 42,11 42,11 44,62 44,62 49,49
de bolas
86C 83 4160 Perforador de chapa de hendiduras con rodamiento de 68,30 69,91 70,21 70,80 – 73,75 74,93 76,70 90,86
empuje de bolas
Para rosca métrica según DIN EN 60423 M12×1,5 – M 16×1,5 – – M20×1,5 – – M25X1,5
Para roscas de tubos aisladores proteg. según DIN 40430 Pg7 Pg9 – Pg11 – Pg13 – Pg16 –
Tornillo de empuje M6×30 M8×1×35 M10×1×45
⌀ de agujero que se va a taladrar previamente mm 7 9 11 11 11 11 11 11 11
Hexágono interior
Ancho de llave del tornillo de empuje mm 13 17 17 17 17 17 17 17
tam. 5
Para grosor de material (grosor de chapa 37) mm 1,5 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1,75
Para chapas de acero inoxidable según rigidez hasta mm 1 1 1,25 1,25 1,25 1,25 1,25 1,25 1,25
⌀ de punzón (⌀ de agujero) mm 28,3 30 32 32,5 35 37 40,5 45
86C 83 4000 Perforador de chapa circular sin rodamiento de empuje de 38,64 38,64 38,64 44,54 50,15 54,14 66,67 79,65
bolas
86C 83 4100 Perforador de chapa circular con rodamiento de empuje 51,55 51,55 51,55 61,58 67,19 71,17 83,93 96,91
de bolas
86C 83 4160 Perforador de chapa de hendiduras con rodamiento de 90,86 90,86 109,15 112,10 114,16 116,82 142,19 –
empuje de bolas
Para rosca métrica según DIN EN 60423 – – – M32×1,5 – – M40X1,5 –
Para roscas de tubos aisladores proteg. según DIN 40430 Pg21 – – – – Pg29 – –
Tornillo de empuje M10×1×55 M16×1,5×55 M16×1,5×70
⌀ de agujero que se va a taladrar previamente mm 11 11 11 17 17 17 17 17
Ancho de llave del tornillo de empuje mm 17 17 17 24 24 24 24 24
Para grosor de material (grosor de chapa 37) mm 1,75 1,75 1,75 2,5 2,5 2,5 2,5 2,5
Para chapas de acero inoxidable según rigidez hasta mm 1,25 1,25 1,25 1,75 1,75 1,75 1,75 1,75
⌀ de punzón (⌀ de agujero) mm 47 50,5 54 60 63,5 70 75 80
83 86C 83 4000 Perforador de chapa circular sin rodamiento de empuje de 81,71 88,20 103,54 126,55 139,53 178,47 212,40 255,92
bolas
86C 83 4100 Perforador de chapa circular con rodamiento de empuje 105,09 111,58 127,59 150,45 163,58 202,82 236,74 280,25
de bolas
86C 83 4160 Perforador de chapa de hendiduras con rodamiento de – 192,49 – – 269,92 – – –
empuje de bolas
Para rosca métrica según DIN EN 60423 – M50×1,5 – – M63×1,5 – – –
Para roscas de tubos aisladores proteg. según DIN 40430 Pg36 – Pg42 Pg48 – – – –
(83 4000, 83 4100)
Tornillo de empuje M20×1,5×70 M 20×1,5 ×80 M 20×1,5 ×90
⌀ de agujero que se va a taladrar previamente mm 21
Ancho de llave del tornillo de empuje mm 30
Para grosor de material (grosor de chapa 37) mm 3
Para chapas de acero inoxidable según rigidez hasta mm 2
Tornillo de apriete de recambio
Rosca métrica.
Idóneo para: Perforador de chapa circular n.º 834000, 834100 y 834160.
83 4040 83 4060
⌀ de rosca / Longitud mm 6/30 8/35 10/45 10/55 16/55 16/70 20/70 20/80 20/90
86C 83 4040 Tornillo de apriete de recambio para perfo- 1,22 1,25 1,43 1,49 5,30 5,64 12,32 12,91 13,94
rador de chapa circular
Tornillo para rodamiento de empuje de bo-
86C 83 4060 las de recambio para perforador de chapa – – – 12,91 17,04 17,26 23,38 24,05 24,78
circular
Dimensiones de tornillo M6×30 M8×1×35 M10×1×45 M10×1×55 M16×1,5×55M16×1,5×70M20×1,5×70M20×1,5×80M20×1,5×90
Hexágono interior tam.
Ancho de llave mm 13 17 17 24 24 30 30 30
5
adecuado para ⌀ perforadores de chapa circulares mm 12,5 15,2 16,5 − 25,5 28,3 − 32 32,5 − 38 40,5 − 45 47 − 50,5 54 − 63,5 70 − 80
