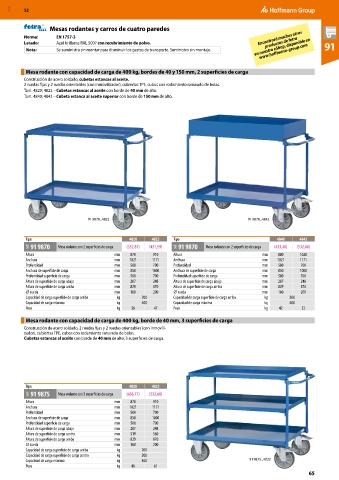

Page 2405 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mesas rodantes y carros de cuatro paredes
Norma: EN 1757-3 Encontrará muchos otros
productos de fetra
Lacado: Azul brillante RAL 5007 con recubrimiento de polvo. en nuestro eShop, disponible en 91
Nota: Se suministra sin montar para disminuir los gastos de transporte. Suministro sin montaje. www.hoffmann-group.com

Mesa rodante con capacidad de carga de 400 kg, bordes de 40 y 150 mm, 2 superficies de carga
Construcción de acero soldado, cubetas estancas al aceite.
2 ruedas fijas y 2 ruedas orientables (con inmovilizador), cubiertas TPE, cubos con rodamiento ranurado de bolas.
Tam. 4820; 4822 – Cubetas estancas al aceite con borde de 40 mm de alto.
Tam. 4840; 4842 – Cubeta estanca al aceite superior con borde de 150 mm de alto.

91 9870_4822 91 9870_4842

Tipo 4820 4822 Tipo 4840 4842
96F 91 9870 Mesa rodante con 2 superficies de carga (352,87) (421,59) 96F 91 9870 Mesa rodante con 2 superficies de carga (433,48) (532,60)
Altura mm 870 910 Altura mm 880 1020
Anchura mm 1021 1171 Anchura mm 1021 1171
Profundidad mm 500 700 Profundidad mm 500 700
Anchura de superficie de carga mm 850 1000 Anchura de superficie de carga mm 850 1000
Profundidad superficie de carga mm 500 700 Profundidad superficie de carga mm 500 700
Altura de superficie de carga abajo mm 207 248 Altura de superficie de carga abajo mm 207 248
Altura de superficie de carga arriba mm 829 870 Altura de superficie de carga arriba mm 829 870
⌀ rueda mm 160 200 ⌀ rueda mm 160 200
Capacidad de carga superficie de carga arriba kg 200 Capacidad de carga superficie de carga arriba kg 200
Capacidad de carga máxima kg 400 Capacidad de carga máxima kg 400
Peso kg 36 47 Peso kg 42 52

Mesa rodante con capacidad de carga de 400 kg, borde de 40 mm, 3 superficies de carga
Construcción de acero soldado, 2 ruedas fijas y 2 ruedas orientables (con inmovili-
zador), cubiertas TPE, cubos con rodamiento ranurado de bolas.
Cubetas estancas al aceite con borde de 40 mm de alto, 3 superficies de carga.

Tipo 4830 4832
96F 91 9875 Mesa rodante con 3 superficies de carga (438,77) (532,60)
Altura mm 870 910
Anchura mm 1021 1171
Profundidad mm 500 700
Anchura de superficie de carga mm 850 1000
Profundidad superficie de carga mm 500 700
Altura de superficie de carga abajo mm 207 248
Altura de superficie de carga centro mm 519 560
Altura de superficie de carga arriba mm 829 870
⌀ rueda mm 160 200
Capacidad de carga superficie de carga arriba kg 200
Capacidad de carga superficie de carga centro kg 200
Capacidad de carga máxima kg 400 91 9875_4832
Peso kg 46 61
