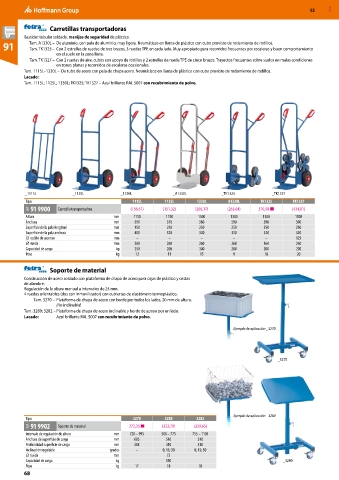

Carretillas transportadoras
Bastidor tubular soldado, manijas de seguridad de plástico.
91 Tam. A1330L – De aluminio, con pala de aluminio, muy ligera. Neumáticos en llanta de plástico con cubo provisto de rodamiento de rodillos.

Tam. TK1325 – Con 2 estrellas de ruedas de tres brazos, 3 ruedas TPE en cada lado. Muy apropiado para recorridos frecuentes por escaleras y buen comportamiento
en el suelo en la zona llana.
Tam. TK1327 – Con 2 ruedas de aire, cubos con apoyo de rodillos y 2 estrellas de rueda TPE de cinco brazos. Trayectos frecuentes sobre suelos en malas condiciones
en zonas planas y recorridos de escaleras ocasionales.
Tam. 1115L–1330L – De tubo de acero con pala de chapa acero. Neumáticos en llanta de plástico con cubo provisto de rodamiento de rodillos.
Lacado:
Tam. 1115L; 1125L; 1330L; TK1325; TK1327 – Azul brillante RAL 5007 con recubrimiento de polvo.

_1115L _1125L _1330L _A1330L _TK1325 _TK1327
Tipo 1115L 1125L 1330L A1330L TK1325 TK1327
96F 91 9900 Carretilla transportadora (156,61) (151,32) (206,17) (265,64) 310,58 ■ (434,81)
Altura mm 1150 1150 1300 1300 1300 1300
Anchura mm 590 570 580 590 590 590
Superficie de la pala longitud mm 150 250 250 250 250 250
Superficie de la pala anchura mm 400 320 320 320 320 320
⌀ rodillo de ascenso mm – – – – – 125
⌀ rueda mm 260 260 260 260 160 260
Capacidad de carga kg 250 200 300 200 200 200
Peso kg 12 11 15 9 18 20

Soporte de material
Construcción de acero soldado con plataforma de chapa de acero para cajas de plástico y cestas
de alambre.
Regulación de la altura manual a intervalos de 25 mm.
4 ruedas orientables (dos con inmovilizador) con cubiertas de elastómero termoplástico.
Tam. 3270 – Plataforma de chapa de acero con borde por todos los lados, 20 mm de altura.
¡No inclinable!
Tam. 3280; 3282 – Plataforma de chapa de acero inclinable y borde de apoyo por un lado.
Lacado: Azul brillante RAL 5007 con recubrimiento de polvo.

Ejemplo de aplicación _3270

_3270

Ejemplo de aplicación _3280
Tipo 3270 3280 3282
96F 91 9902 Soporte de material 272,25 ■ (323,79) (339,65)
Intervalo de regulación de altura mm 720 – 995 500 – 775 755 – 1105
Anchura de superficie de carga mm 605 510 510
Profundidad superficie de carga mm 405 410 410
Inclinación regulable grados – 0; 15; 30 0; 15; 30
⌀ rueda mm 75
Capacidad de carga kg 150 _3280
Peso kg 17 18 18
